Gwintowany sworzeń płyty podstawy M10

JG produkujeGwintowany sworzeń płyty podstawy M10do montażu przemysłowego, mocowania i montażu urządzeń. Ten niestandardowy element montażowy z gwintem M10 łączy w sobie szeroką tłoczoną stalową płytę podstawy z precyzyjnym gwintem zewnętrznym, tworząc stabilne połączenie rozkładające obciążenie dla zespołów OEM.

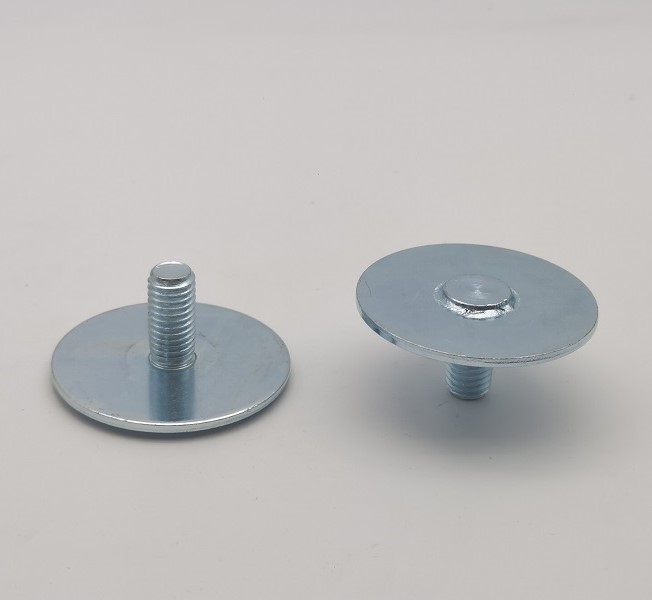

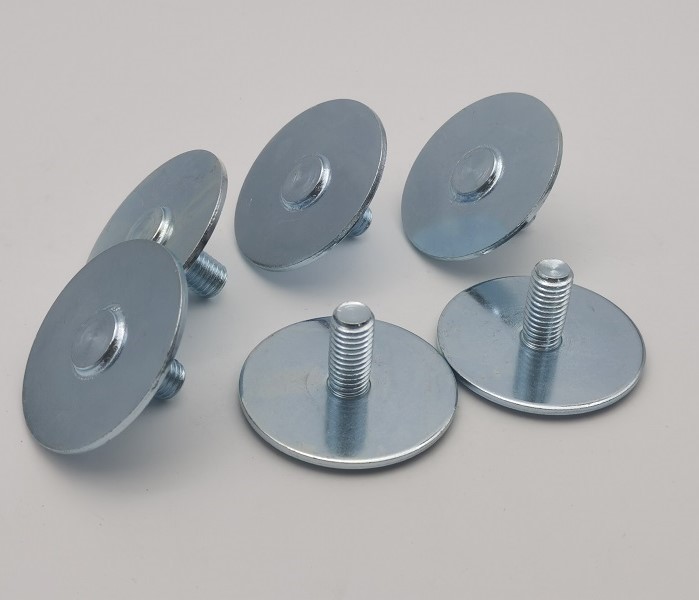

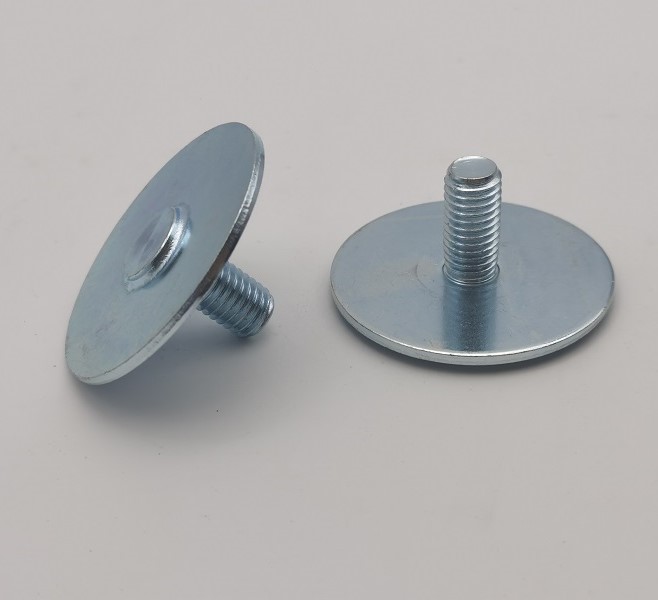

Gwintowany sworzeń płyty podstawy M10 jest wykonany ze stali niskowęglowej AISI 1008 lub zatwierdzonego odpowiednika. Element ma okrągłą podstawę 49,5 ±0,3 mm, grubość blachy 2,2 mm i gwint zewnętrzny M10×1,5-6g o długości gwintu 20 mm. Wszystkie wymiary są produkowane i sprawdzane zgodnie z rysunkiem M030192.

Proces produkcyjny i wartość inżynieryjna

Produkcja gwintowanego sworznia podstawy M10 ocynkowanego wymaga kontrolowanego wykrawania i tłoczenia okrągłej płyty, przygotowania gwintowanego sworznia, walcowania gwintu, bezpiecznego połączenia mechanicznego, usuwania zadziorów, czyszczenia i przezroczystego cynkowania. Kontrola procesu koncentruje się na płaskości płyty podstawowej, prostopadłości sworzni, bezpieczeństwie połączenia i spójnej geometrii gwintu.

Szeroka podstawa 49,5 mm rozkłada obciążenie montażowe na większą powierzchnię styku. Dokładne ustawienie gwintowanego sworznia i wytłoczonej płytki zapewnia stabilną instalację. Po montażu i powlekaniu gwint M10×1,5-6g sprawdza się za pomocą skalibrowanych mierników GO/NO-GO, aby zapobiec wpływowi nawarstwiania się powłoki na pasowanie.

Aplikacje

• Montaż urządzeń przemysłowych
• Zespoły blachy i obudowy
• Osłony maszyn i panele dostępowe
• Montaże samochodowe i transportowe
• Niestandardowe systemy mocowania OEM

Przezroczyste cynkowanie zgodnie z ASTM B633

Ocynkowany gwintowany sworzeń podstawy M10 jest pokryty przezroczystym cynkiem zgodnie z normą ASTM B633 SC2 typ V. Powłoka zapewnia czysty, metaliczny wygląd i ochronę przed korozją przy jednoczesnym zachowaniu funkcjonalnych wymiarów gwintu. Po wykończeniu sprawdzane jest pokrycie, wygląd i akceptacja gwintu.

Dane techniczne

Kontrola jakości i raporty partii

Każda partiaGwintowany sworzeń płyty podstawy M10jest kontrolowany poprzez weryfikację przychodzących materiałów, kontrolę wymiarową w trakcie procesu i kontrolę końcową. Krytyczne cechy obejmują średnicę i grubość płytki, długość gwintu, akceptację grubości M10×1,5-6g, ustawienie sworzni, integralność złącza i stan wykończonej powierzchni.

• Certyfikat materiałowy ze składem chemicznym i właściwościami mechanicznymi
• Ścisły raport dotyczący właściwości mechanicznych dla każdej partii produkcyjnej
• Protokół kontroli wymiarowej zgodnie z rysunkiem M030192
• Kontrola gwintu GO/NO-GO po powlekaniu
• Raport z kontroli powlekania i identyfikowalność partii
• Próba wyrywania, wypychania lub momentu obrotowego złącza, jeśli jest to określone w zatwierdzonym planie kontroli

Wymagania dotyczące wykonania

Gwintowany sworzeń płyty podstawy M10 nie może mieć zadziorów ani ostrych krawędzi. Wykończone części muszą być również wolne od oleju, resztek rozpuszczalników, korozji, plam i innych zanieczyszczeń. Kontrola wzrokowa potwierdza czystą, jednolitą, ocynkowaną powierzchnię, bez uszkodzeń, które mogłyby mieć wpływ na montaż lub wygląd.

Produkcja OEM od JG

JG wspiera prototypy, próbki produkcyjne i produkcję masowąGwintowany sworzeń płyty podstawy M10. Przegląd techniczny obejmuje wykonalność, oprzyrządowanie, kontrolę gwintów, weryfikację połączeń, powlekanie i dokumentację inspekcyjną. Wyślij JG swój rysunek, roczne zapotrzebowanie i wymagania dotyczące jakości dokumentów w celu wyceny.
