Niestandardowy czujnik położenia szpuli ze stali nierdzewnej

Niestandardowy czujnik położenia szpuli ze stali nierdzewnej

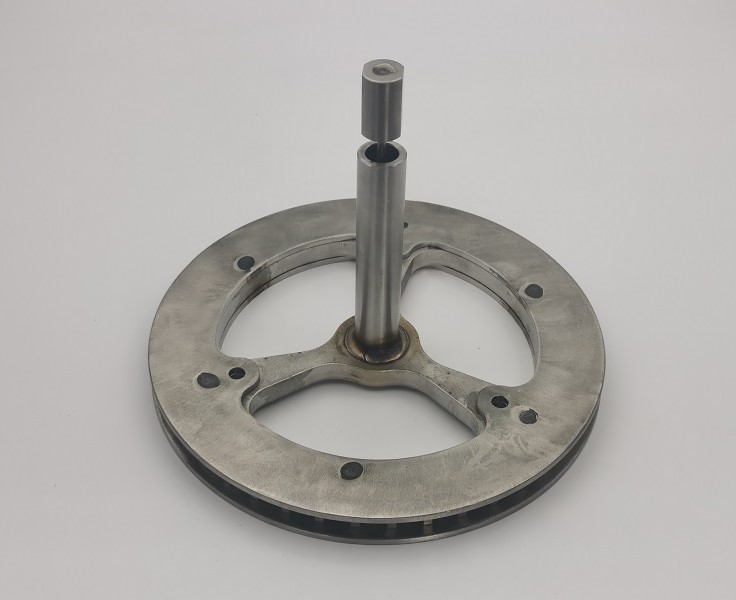

JG produkujeNiestandardowy czujnik położenia szpuli ze stali nierdzewnejjako precyzyjna konstrukcja spawana ze stali nierdzewnej do przemysłowych urządzeń do wykrywania położenia szpuli i sterowania ruchem. Rysunek 577272 Wersja C łączy w sobie profilowaną przekładnię czujnika, dwie płyty ochronne przekładni, obrobioną maszynowo rurkę, rdzeń spawalniczy czujnika, elastyczny pręt i precyzyjną głowicę pręta. Dokładne umiejscowienie mocowania i kontrolowane spawanie są niezbędne, ponieważ ukończony zespół musi zachować współosiowość przekładni, kąt wału i odstęp między płytami po spawaniu metodą TIG.

Przegląd produktu

W niestandardowej przekładni czujnika położenia szpuli ze stali nierdzewnej zastosowano stal nierdzewną AISI 316L w głównej płycie przekładni, rdzeniu spawu czujnika, pręcie, główce giętkiego pręta i osłonach przekładni. Obrobiona rura jest wykonana ze stali nierdzewnej AISI 304. Zespół mieszany zapewnia odporność na korozję, wytrzymałość konstrukcyjną i stabilną pracę w środowiskach przemysłowych. Na rysunku określono wykończenie surowej stali nierdzewnej bez dodatkowej powłoki.

Związek komponentów i rysunków

Proces produkcyjny

1. Weryfikacja materiału dla stali nierdzewnej AISI 316L i AISI 304
2. Precyzyjne wycinanie profilu przekładni głównej i dwóch blach ochronnych
3. Obróbka CNC rury, rdzenia spawalniczego i głowicy pręta giętkiego
4. Wiercenie i obróbka otworów do ustawiania i montażu osprzętu
5. Gratowanie i czyszczenie wszystkich poszczególnych elementów
6. Sterowany za pomocą uchwytów montaż tarczy przekładni, osłon i elementów wału
7. Spawanie metodą GTAW w kontrolowanej sekwencji, aby ograniczyć odkształcenia cieplne
8. Kontrola średnicy koła zębatego, odstępu między płytami, występu rury i kąta wału
9. Wizualna kontrola spoin, końcowe czyszczenie i opakowanie ochronne

Wyrównanie profilu przekładni i osłony

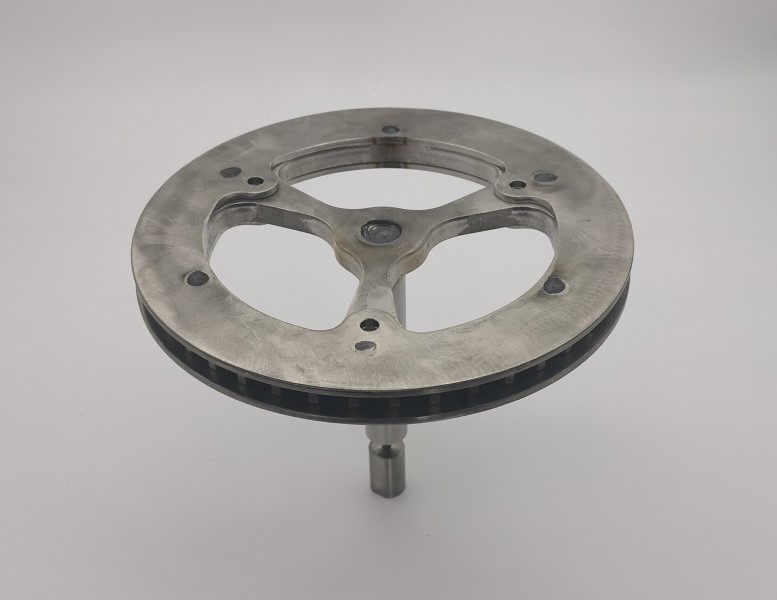

Okrągły profil niestandardowej przekładni czujnika położenia szpuli ze stali nierdzewnej zawiera blisko rozmieszczone zewnętrzne zęby wykrywające, chronione płytkami ochronnymi po obu stronach. Spójna geometria zęba i kontrolowana koncentryczność zapewniają powtarzalność sygnału wyjściowego czujnika. Płyty ochronne są umieszczane w dedykowanych otworach do ustawiania mocowania, dzięki czemu powierzchnie ochronne pozostają prawidłowo umiejscowione względem przekładni zębatej.

Spawanie metodą GTAW i kontrola zniekształceń

Rysunek wymaga spawania łukiem wolframowym w centralnym połączeniu wału, głowicy pręta i sześciu określonych lokalizacjach płyt. Ciepło spawania może spowodować przesunięcie cienkich płyt ze stali nierdzewnej lub zmianę kąta wału. JG stosuje sztywne mocowania, zrównoważoną sekwencję spawów, kontrolowane doprowadzanie ciepła i kontrole pośrednie, aby utrzymać wymaganą geometrię niestandardowej przekładni czujnika położenia szpuli ze stali nierdzewnej.

Kontrola kąta wału i wymiaru osiowego

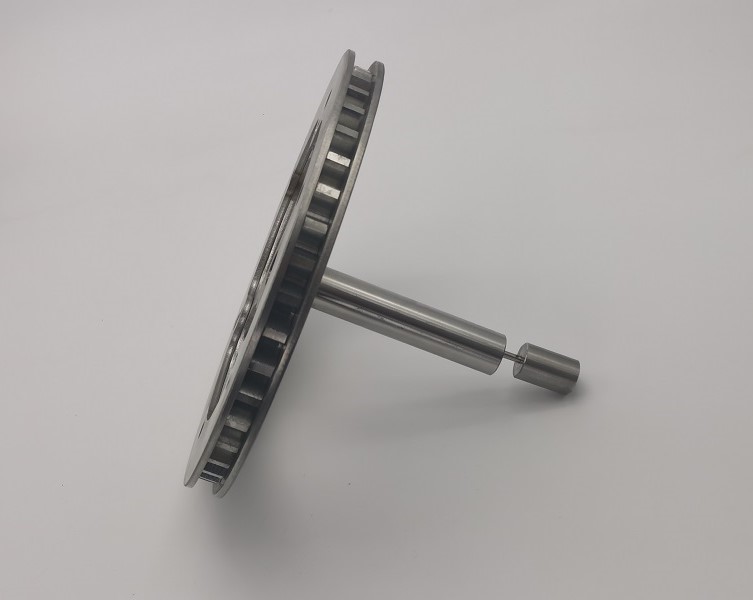

Obrobiona rura musi pozostać prawie prostopadła do powierzchni czołowej przekładni, z zakresem kątowym od 89,5 do 90,5 stopnia. Rysunek określa również szerokość zespołu przekładni, występ rury i całkowity zasięg główki drążka. Zależności te są sprawdzane po spawaniu, ponieważ ukończona przekładnia czujnikowa ze stali nierdzewnej musi być prawidłowo zainstalowana i przekazywać położenie szpuli bez zacięć lub niewspółosiowości.

Dane techniczne

Obrabiane elementy ze stali nierdzewnej

Rura AISI 304 jest wykonana z rury o średnicy zewnętrznej 3/4 cala i zawiera kontrolowany otwór przelotowy w ścianie. Rdzeń spawalniczy ze stali AISI 316L i głowica pręta elastycznego wymagają dokładnych otworów, płaskowników i geometrii końcówek. Smukły pręt 316L jest przycinany do kontrolowanej długości przed ostatecznym montażem. Każdy element jest gratowany i czyszczony przed wejściem do uchwytu spawalniczego.

Kontrola jakości

Kontrola jakości niestandardowej przekładni z czujnikiem położenia szpuli ze stali nierdzewnej koncentruje się na gotowej konstrukcji spawanej, a nie na samych wymiarach izolowanych komponentów. Kontrole obejmują profil przekładni, ustawienie tarczy zabezpieczającej, położenie otworów mocujących, rozstaw osiowy, występ rury, kąt wału, położenie łba drążka i wygląd spoiny. Certyfikaty materiałowe i raporty z kontroli wymiarowej są dostępne zgodnie z wymaganiami klienta OEM.

Cechy produktu

• Konstrukcja ze stali nierdzewnej AISI 316L i AISI 304
• Precyzyjny zewnętrzny profil zęba czujnika
• Dwie ochronne osłony przekładni ze stali nierdzewnej
• Zespół spawany metodą GTAW sterowany uchwytem
• Kontrolowana prostopadłość i wymiary osiowe wału
• Odgratowane i oczyszczone wykończenie z surowej stali nierdzewnej
• Produkcja OEM na zamówienie według rysunków klienta

Aplikacje

• Przemysłowe systemy wykrywania położenia szpul
• Sprzęt do obsługi i nawijania wstęgi
• Maszyny pakujące i przetwarzające
• Zespoły sterowania ruchem i indeksowania
• Niestandardowe mechanizmy czujników przemysłowych

Elementy spawane ze stali nierdzewnej OEM firmy JG

JG dostarcza niestandardową przekładnię z czujnikiem położenia szpuli ze stali nierdzewnej od momentu wyprodukowania komponentu po ukończony montaż. Nasz zakres produkcyjny obejmuje cięcie profili, obróbkę CNC, wiercenie precyzyjne, dedykowane mocowania, spawanie metodą GTAW, weryfikację wymiarową i czyszczenie końcowe. Ten zintegrowany proces pomaga klientom OEM kontrolować ustawienie, zmniejszać ryzyko montażu i otrzymywać powtarzalną przekładnię czujnika ze stali nierdzewnej gotową do instalacji.
