Niestandardowa konstrukcja spawana czujnika drgań ze stali nierdzewnej

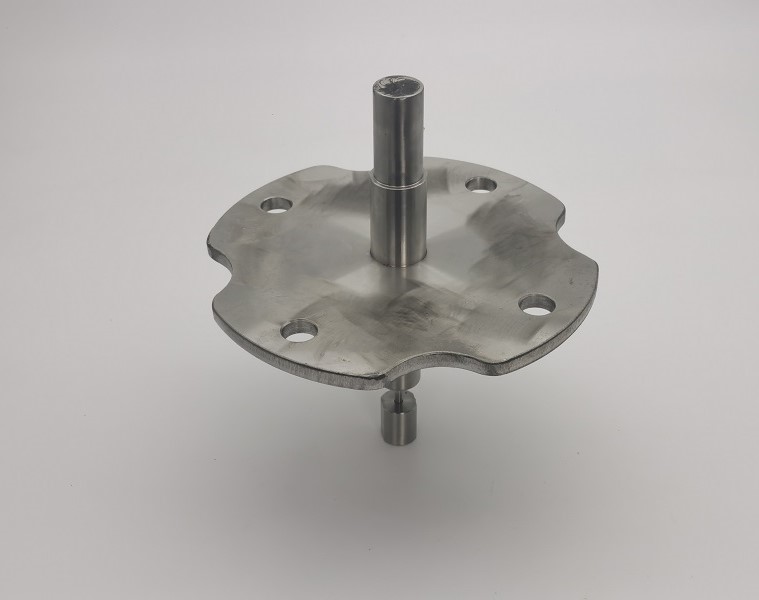

JG produkujeNiestandardowa konstrukcja spawana czujnika drgań ze stali nierdzewnejdo przemysłowego wykrywania przemieszczenia, monitorowania drgań i urządzeń do kontroli ruchu. Rysunek 577039 wersja C łączy w sobie profilowaną płytę montażową, stopniowaną rurkę czujnika, cienki pręt wyporowy, precyzyjny rdzeń spawany, elastyczną głowicę pręta i cztery wzmocnienia wzmacniające. Dokładna obróbka i spawanie kontrolowane przez uchwyt są niezbędne, ponieważ gotowy zespół musi zachować wyrównanie rury, umożliwiając jednocześnie niezawodny ruch smukłego pręta czujnikowego.

Przegląd produktu

Niestandardowy element spawany czujnika drgań ze stali nierdzewnej jest wykonany ze stali nierdzewnej AISI 304 i AISI 316L. Na główną płytę montażową, rurkę czujnika przemieszczenia, pręt 1/8 cala i wzmocnienia wzmacniające zastosowano stal AISI 304. Rdzeń spawalniczy czujnika i głowica pręta elastycznego wykonane są ze stali nierdzewnej AISI 316L. Ukończony zespół ma wykończenie z surowej stali nierdzewnej i jest produkowany jako konstrukcja spawana OEM zgodnie z rysunkami klienta.

Związek komponentów i rysunków

Proces produkcyjny

1. Weryfikacja materiałowa dla stali nierdzewnej AISI 304 i AISI 316L
2. Precyzyjne docięcie profilu i nawiercenie płyty montażowej
3. Cięcie i formowanie czterech klinów wzmacniających
4. Toczenie i wytaczanie CNC stopniowanej rurki czujnika przemieszczenia
5. Obróbka CNC rdzenia spoiny i głowicy pręta giętkiego
6. Przygotowanie precyzyjnego pręta wyporowego 1/8 cala
7. Gratowanie i czyszczenie przed montażem osprzętu
8. Spawanie metodą TTAW ze sterowaniem uchwytem i zrównoważonym dopływem ciepła
9. Kontrola wzoru montażu, wyrównania rur i ruchu pręta
10. Wizualna kontrola spoin, końcowe czyszczenie i opakowanie ochronne

Wyrównanie rur i koncentryczność

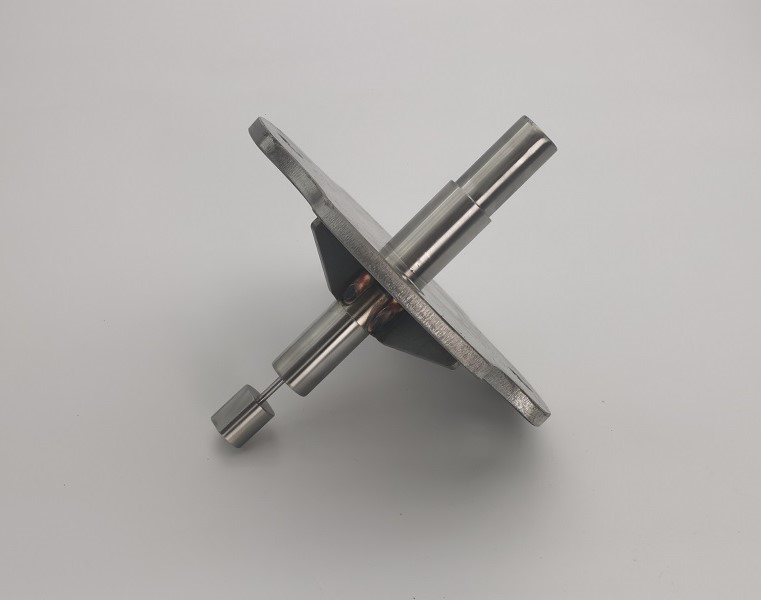

Rura schodkowa przechodzi przez płytę montażową i podtrzymuje pręt wewnętrznego wyporu. Każde bicie rurki lub błąd kątowy może zakłócać ruch pręta i reakcję czujnika. JG kontroluje średnice toczone, wyrównanie otworów, położenie płyty i ostateczną geometrię spawania, dzięki czemu niestandardowy czujnik drgań ze stali nierdzewnej utrzymuje stabilną oś wykrywania po montażu.

Pozycjonowanie węzłów i geometria płyty

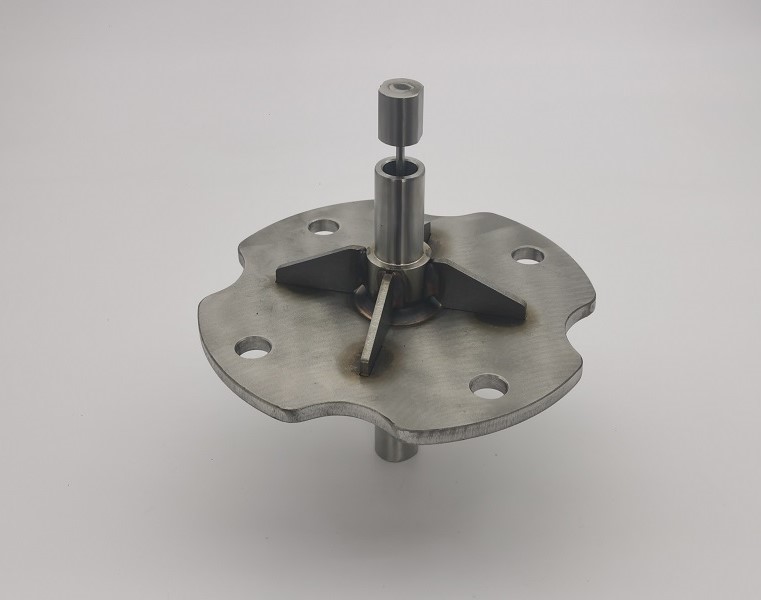

Cztery wstawki ze stali nierdzewnej wzmacniają połączenie rury z płytą. Wstawki muszą być rozmieszczone symetrycznie wokół rury środkowej, nie zasłaniając czterech szczelin płyt ani otworów montażowych. Dedykowane uchwyty ustalają prostopadłość rur i rozstaw wstawek przed spawaniem. Zrównoważone rozmieszczenie rozkłada obciążenie i pomaga zapobiegać wypaczaniu się płyty montażowej.

Spawanie metodą GTAW i kontrola zniekształceń

Rysunek określa spawanie łukiem wolframowym w centralnym połączeniu rurowym i pomiędzy wstawkami. Cienkie sekcje stali nierdzewnej mogą się odkształcać, gdy ciepło spawania skupi się w jednym obszarze. JG stosuje kontrolowane przygotowanie złącza, zrównoważoną sekwencję spoin, odpowiedni dopływ ciepła i kontrole wymiarów pośrednich, aby zachować płaskość i wyrównanie niestandardowej konstrukcji spawanej czujnika drgań ze stali nierdzewnej.

Sterowanie drążkiem elastycznym i głowicą czujnika

Smukły pręt wyporowy o średnicy 1/8 cala łączy obrobiony maszynowo rdzeń czujnika z głowicą elastycznego pręta. Rysunek określa orientację obrotową łba i rdzenia jako niekrytyczną, ale położenie osiowe, stan otworu i swobodny ruch pozostają ważne. Obróbka bez zadziorów i ostrożne obchodzenie się zapobiegają zadrapaniom, zginaniu lub zakleszczaniu pręta podczas pracy.

Dane techniczne

Płyta montażowa i kontrola otworów

Płyta montażowa AISI 304 ma pięciocalowy profilowany zarys, cztery otwory montażowe, centralny otwór na rurkę i cztery szczeliny klinowe. Dokładność profilu i położenie otworu wpływają na wymienność instalacji. Płytkę sprawdza się przed i po spawaniu, aby sprawdzić, czy doprowadzone ciepło nie spowodowało przesunięcia wzoru mocowania lub wprowadzenia nadmiernych zniekształceń.

Kontrola jakości

Kontrola jakości niestandardowej konstrukcji spawanej czujnika drgań ze stali nierdzewnej obejmuje zarówno poszczególne komponenty, jak i kompletny zespół. Kontrola obejmuje średnice toczone, stan otworu rury, profil płyty, rozstaw otworów montażowych, prostopadłość rury, położenie węglika, wygląd spoiny i ruch pręta giętkiego. Certyfikaty materiałowe i raporty z kontroli wymiarowej są dostępne zgodnie z wymaganiami klienta OEM.

Cechy produktu

• Konstrukcja ze stali nierdzewnej AISI 304 i AISI 316L
• Obrabiana CNC rurka czujnika stopniowanego i precyzyjna głowica pręta
• Pięciocalowa profilowana płyta montażowa z czterema otworami montażowymi
• Cztery wstawki wzmacniające zapewniające stabilność konstrukcji
• Zespół spawany metodą GTAW sterowany uchwytem
• Kontrolowane ustawienie rurki i płynny ruch pręta pomiarowego
• Odgratowane i oczyszczone wykończenie z surowej stali nierdzewnej
• Produkcja OEM według rysunków klienta

Aplikacje

• Przemysłowe systemy wykrywania przemieszczenia
• Sprzęt do monitorowania chybotania i bicia
• Maszyny do obsługi wstęgi i wyrównywania szpul
• Sprzęt do pakowania i przetwarzania
• Zespoły do ​​sterowania ruchem i wykrywania położenia
• Niestandardowe mechanizmy czujników przemysłowych OEM

Spawy czujników OEM firmy JG

JG dostarcza niestandardowe elementy spawane czujnika drgań ze stali nierdzewnej, począwszy od produkcji poszczególnych komponentów aż po gotowy montaż. Nasz zintegrowany proces obejmuje cięcie profili, toczenie CNC, precyzyjne wiercenie, dedykowane mocowanie, spawanie metodą TIG, weryfikację wymiarową i kontrolę funkcjonalną. Ten kontrolowany przepływ pracy pomaga klientom OEM otrzymać powtarzalną konstrukcję spawaną czujnika, gotową do instalacji sprzętu.
