Niestandardowa dzielona piasta pająka ze stali nierdzewnej 304

Niestandardowa dzielona piasta pająka ze stali nierdzewnej 304

JG produkujeNiestandardowa dzielona piasta pająka ze stali nierdzewnej 304do ciężkich przemysłowych zespołów zaciskowych, napędowych i mechanicznych. Ta duża piasta jest wykonana z litego okrągłego pręta ze stali nierdzewnej 304 i dostarczana jako dopasowany dwuczęściowy zespół. Kolejność produkcji ma kluczowe znaczenie: wszystkie operacje toczenia, wytaczania, frezowania, wiercenia i gwintowania są wykonywane, gdy piasta pozostaje cała, a gotowa piasta jest następnie oddzielana za pomocą cięcia drutem EDM.

Przegląd produktu

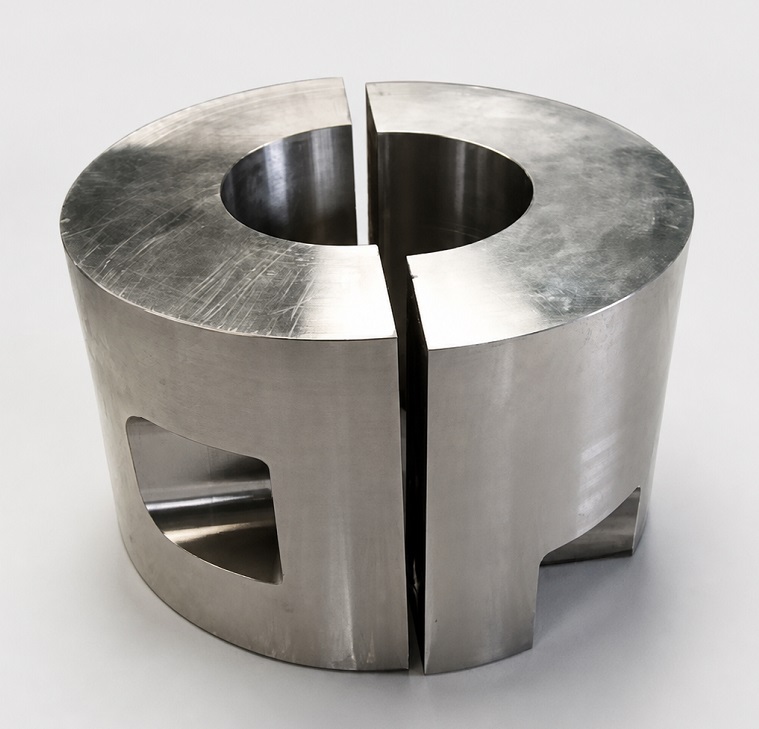

Niestandardowa dzielona piasta pająka ze stali nierdzewnej 304 jest produkowana zgodnie z rysunkiem AOS05HS32S0001. Jego nominalne wymiary po wykończeniu to średnica zewnętrzna 13,00 cala, średnica otworu 6,25 cala i długość osiowa 8,50 cala. Element zawiera dwa przeciwległe okna reliefowe, schodkowe elementy boczne i sparowane miejsca na śruby z otworami przelotowymi i głębokimi gwintami 1-1/4-7 UNC.

Proces produkcyjny

1. Weryfikacja i piłowanie prętów okrągłych ze stali nierdzewnej 304
2. Toczenie CNC o dużej średnicy i obróbka czołowa
3. Precyzyjne wytaczanie otworu centralnego o średnicy 6,25 cala
4. Frezowanie CNC przeciwstawnych okien reliefowych i elementów zewnętrznych
5. Głębokie wiercenie, pogłębianie i gwintowanie 1-1/4-7 UNC
6. Pełna kontrola wymiarowa, gdy piasta jest cała

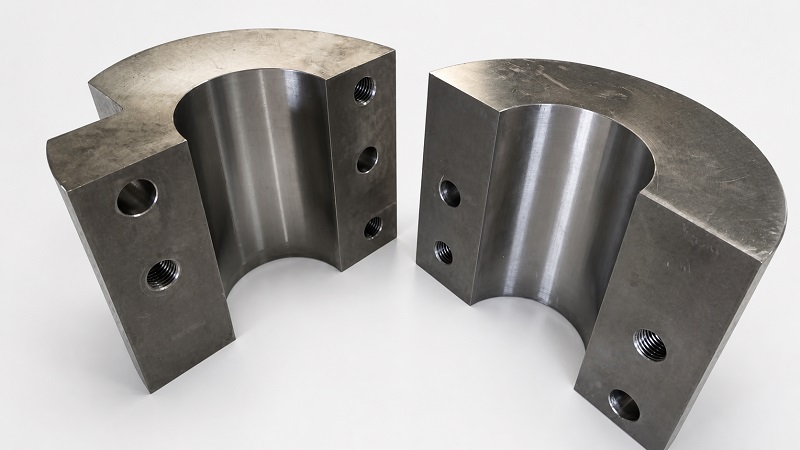

7. Drut EDM dzielący się na dwie dopasowane połówki
8. Gratowanie powierzchni cięcia, identyfikacja par części i kontrola końcowa
9. Czyszczenie, zabezpieczenie antykorozyjne i pakowanie eksportowe

Kompletna obróbka przed podziałem drutu EDM

Główną wartością inżynierską niestandardowej piasty dzielonej ze stali nierdzewnej 304 jest kontrolowana sekwencja procesu określona na rysunku. Obróbka otworu, średnicy zewnętrznej, ścian, okien i elementów śrubowych przed przecięciem pozwala zachować wspólną linię środkową i spójne relacje odniesienia. Następnie drut EDM wytwarza wąskie, kontrolowane rozcięcie przy minimalnej mechanicznej sile cięcia. Obie połówki pozostają trwale zidentyfikowane jako dopasowany zestaw.

Duża dokładność otworu i stabilność wymiarowa

Obróbka otworu o średnicy 6,25 cala w ciężkiej piaście ze stali nierdzewnej 304 wymaga sztywnego mocowania, zrównoważonego usuwania naddatku i kontrolowanych warunków skrawania. Wytwarzanie ciepła i naprężenia szczątkowe mogą wpływać na okrągłość i współosiowość, zwłaszcza gdy gotowy pierścień jest dzielony. JG stosuje etapową obróbkę zgrubną, ścieżki narzędzia uwzględniające naprężenia, wytaczanie wykańczające i kontrolę przed i po dzieleniu, aby sprawdzić, czy niestandardowa dzielona piasta pająka ze stali nierdzewnej 304 jest spójnie montowana.

Cechy produktu

• Solidna konstrukcja ze stali nierdzewnej AISI 304
• Duża średnica zewnętrzna 13 cali i precyzyjny otwór 6,25 cala
• Kompletna obróbka CNC przed separacją
• Rozszczepianie drutem EDM przy małej sile i wąskiej szczelinie
• Dopasowane i identyfikowalne połówki piasty
• Głębokie gwinty wewnętrzne 1-1/4-7 UNC
• Odporność na korozję w wymagających środowiskach przemysłowych
• Dostępne certyfikaty materiałowe i raporty wymiarowe
• Produkcja OEM według rysunków klienta

Aplikacje

• Wytrzymałe zespoły zaciskowe i wały
• Przemysłowe układy napędowe
• Duże maszyny do przetwarzania i przenoszenia
• Sprzęt mechaniczny odporny na korozję
• Niestandardowe zespoły piast dzielonych OEM

Obróbka głębokich otworów i gwintów 1-1/4-7 UNC

Dopasowany system elementów złącznych łączy otwory przelotowe w górnej połowie i otwory gwintowane w dolnej połowie. Funkcje rysowania obejmują otwory o średnicy 1,281 cala na głębokość 2,50 cala, otwory gwintowane o średnicy 1,109 cala na głębokość 3,21 cala i gwinty 1-1/4-7 UNC na głębokość 2,50 cala. Dokładne wprowadzenie otworu, prostopadłość, głębokość gwintu i usuwanie wiórów mają kluczowe znaczenie dla płynnego łączenia śrub i niezawodnej siły mocowania.

Dane techniczne

Kontrola jakości

Kontrola jakości niestandardowej piasty dzielonej ze stali nierdzewnej 304 koncentruje się na identyfikowalności materiału, rozmiarze i okrągłości otworu, średnicy zewnętrznej, równoległości powierzchni czołowej, położeniu otworu, głębokości gwintu i wyrównaniu sparowanych połówek. Gwinty wewnętrzne są sprawdzane za pomocą odpowiednich sprawdzianów, a obie połówki są montowane po cięciu drutem EDM, aby potwierdzić, że otwór, profil zewnętrzny i system śrub pozostają prawidłowo dopasowane.

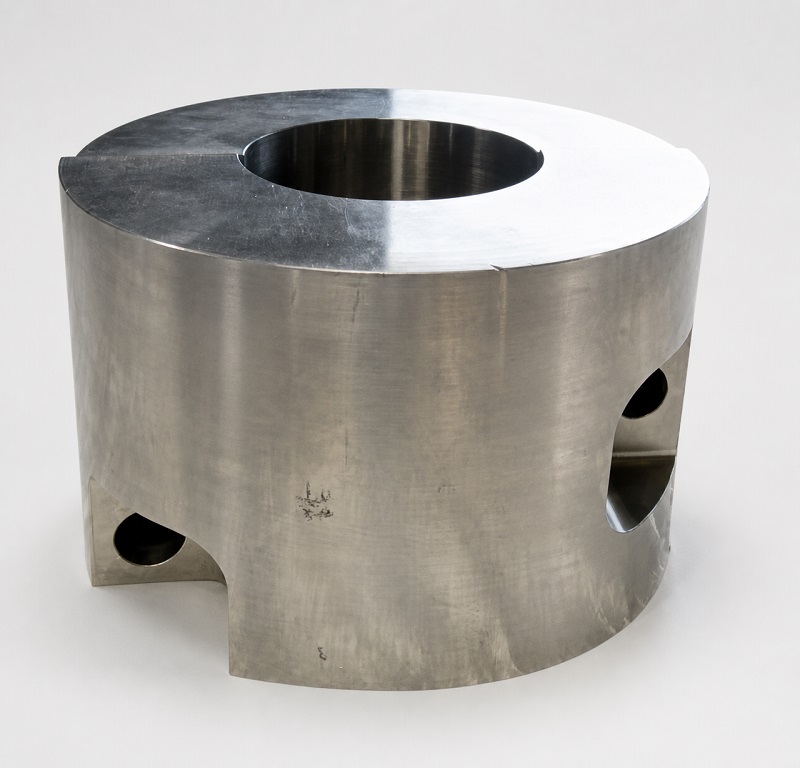

Duża obróbka CNC stali nierdzewnej firmy JG

JG dostarcza niestandardową piastę dzieloną ze stali nierdzewnej 304 od zakupu surowców, poprzez obróbkę CNC na dużą skalę, gwintowanie głębokich otworów, przecinanie drutem EDM i końcową kontrolę par. Nasz proces kontroluje zależności pomiędzy otworem, średnicą zewnętrzną, otworami montażowymi i powierzchniami podziału, zapewniając klientom OEM niezawodny, dopasowany zespół poparty dokumentacją materiałową i kontrolną.
