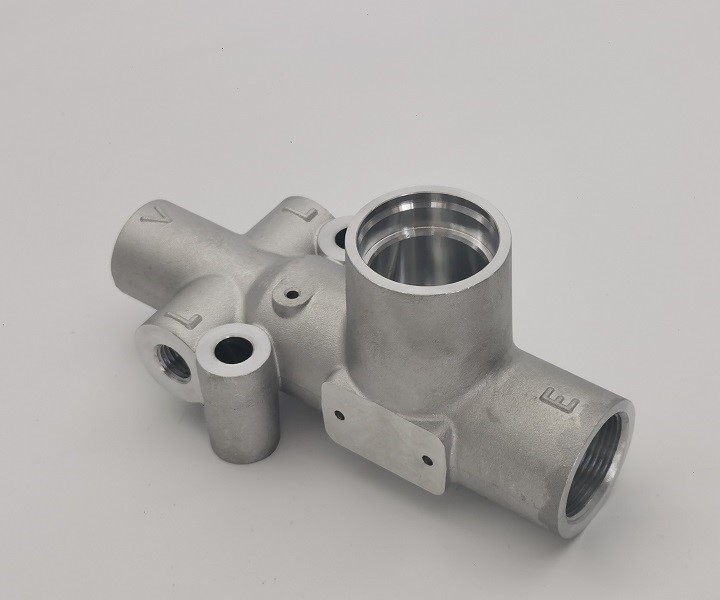

Niestandardowy odlew korpusu zaworu z aluminium A356-T6

Niestandardowy odlew korpusu zaworu z aluminium A356-T6

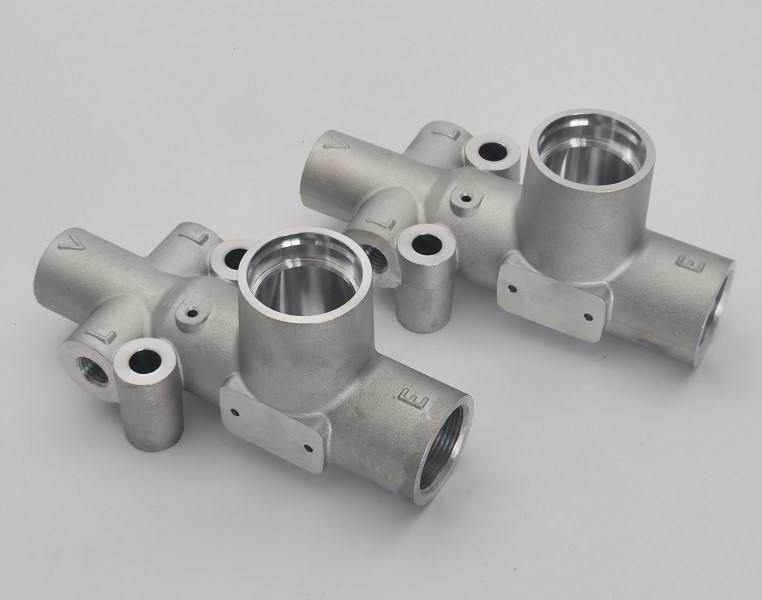

JG produkujeNiestandardowy odlew korpusu zaworu z aluminium A356-T6do urządzeń hydraulicznych i pneumatycznych, które wymagają lekkiej obudowy z wieloma przecinającymi się kanałami. Część łączy w sobie złożony kształt odlewu z dokładnie obrobionymi otworami, gniazdami uszczelniającymi, powierzchniami montażowymi i gwintami wewnętrznymi. Odlewanie zmniejsza straty materiału i skutecznie tworzy rozgałęzioną geometrię zewnętrzną, podczas gdy obróbka CNC ustanawia funkcjonalne interfejsy potrzebne do niezawodnego montażu.

Wersja produkcyjna wykorzystuje stop aluminium A356 w stanie T6. Skład chemiczny materiału jest sprawdzany partiami, a gotowy korpus zaworu poddawany jest kontroli wymiarów, gwintu i szczelności. Udokumentowany test szczelności przy ciśnieniu 0,65 MPa i przytrzymaniu przez 40 sekund nie wykazał żadnych usterek w badanej partii składającej się z siedmiu części, potwierdzając integralność korpusu utrzymującego ciśnienie.

Proces odlewania aluminium i obróbki CNC

TheNiestandardowy odlew korpusu zaworu z aluminium A356-T6rozpoczyna się od kontrolowanego odlewu aluminium w celu uformowania wieloodgałęzionej obudowy, występów i geometrii wewnętrznej ścieżki przepływu. Stan T6 zapewnia użyteczną równowagę wytrzymałości, stabilności wymiarowej i obrabialności. Następnie na podstawie odlewu ustalane są punkty odniesienia obróbki, dzięki czemu każdy gwintowany otwór, precyzyjny otwór i powierzchnia uszczelniająca są rozmieszczone w spójny sposób.

1. Kontrola stopu aluminium i partii materiału A356
2. Odlewanie korpusu zaworu i kontrolowane krzepnięcie
3. Czyszczenie, usuwanie śluz i przygotowanie powierzchni
4. Weryfikacja warunków obróbki cieplnej T6
5. Obróbka punktu odniesienia i precyzyjne ustawienie osprzętu
6. Wytaczanie CNC, planowanie, wiercenie i gwintowanie wewnętrzne
7. Gratowanie i czyszczenie krzyżujących się kanałów przepływowych
8. Kontrola wymiarów, gwintów i wykończenia powierzchni
9. Test szczelności 0,65 MPa z przytrzymaniem 40 sekund
10. Sprzątanie końcowe, dokumentacja i pakowanie eksportowe

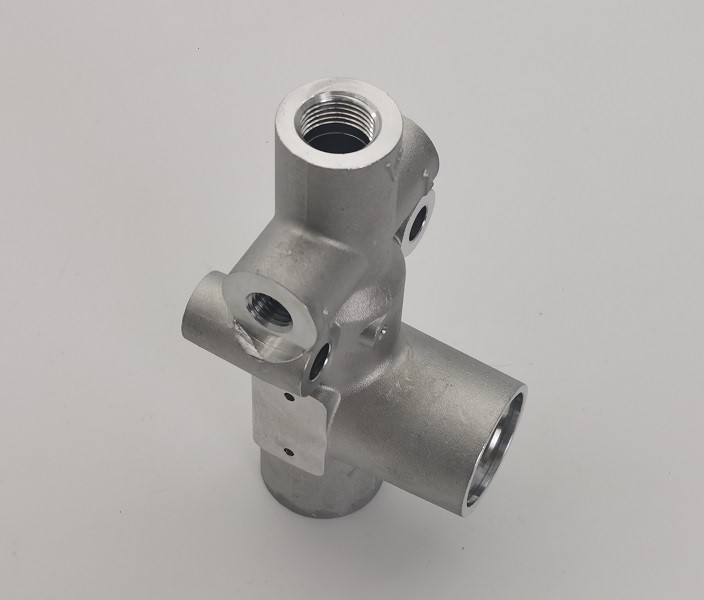

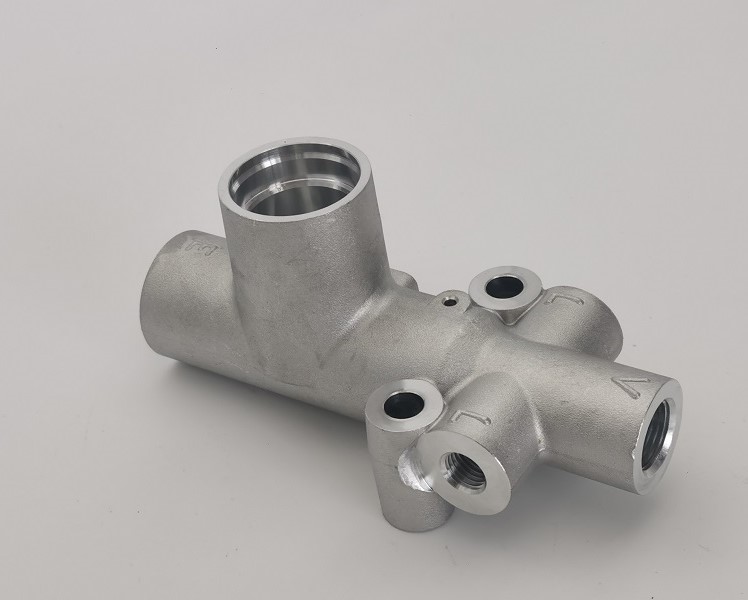

Złożona geometria wieloportowa

Obudowa zaworu zawiera kilka przecinających się otworów rozmieszczonych w różnych kierunkach. Taka geometria stwarza dwa powiązane wyzwania produkcyjne: utrzymanie integralności odlewu przy zmianach grubości przekroju i dokładne lokalizowanie obrobionych przejść od stabilnych punktów odniesienia. Planowanie procesu musi również zapewniać dostęp narzędzi do elementów wewnętrznych bez uszkadzania otaczających powierzchni odlewów.

JG kontroluje orientację mocowania i sekwencję obróbki, dzięki czemu otwór główny, otwory boczne, otwory montażowe i połączenia gwintowe pozostają prawidłowo powiązane. DlaNiestandardowy odlew korpusu zaworu z aluminium A356-T6usuwanie zadziorów jest szczególnie ważne w miejscach, gdzie nawiercone kanały przecinają się wewnątrz oprawy. Wewnętrzne krawędzie są czyszczone, aby zapewnić niezakłócony przepływ i zapobiec przedostawaniu się luźnych cząstek do końcowego systemu.

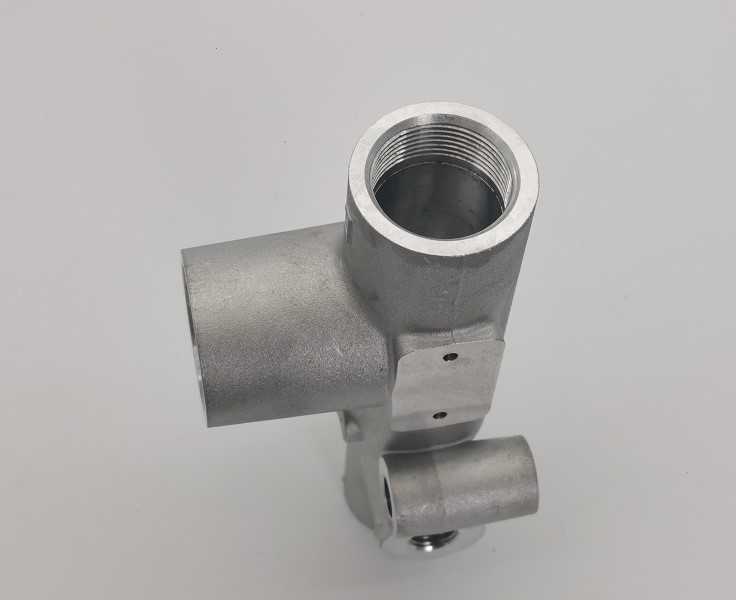

Precyzyjne otwory, gwinty i powierzchnie uszczelniające

Rysunek przedstawia precyzyjny otwór H7 o średnicy 28 mm, średnicę ustalającą K7 o średnicy 32 mm i port H8 o średnicy 26 mm. Połączenia gwintowane obejmują M28 x 1,5-7H, M18 x 1,5-7H i M12 x 1,5-7H. Cechy te wymagają kontrolowanego oprzyrządowania, sztywnego mocowania i odpowiedniej kontroli gwintu, aby uzyskać powtarzalne pasowanie montażowe.

Skuteczność uszczelnienia zależy nie tylko od samej średnicy. Okrągłość otworu, współosiowość, położenie czoła, geometria fazowania i lokalne wykończenie powierzchni wpływają na instalowane elementy zaworu. TheNiestandardowy odlew korpusu zaworu z aluminium A356-T6jest obrabiany na podstawie określonych punktów odniesienia i sprawdzany za pomocą sprawdzianów i współrzędnościowego sprzętu pomiarowego wybranego dla każdej krytycznej charakterystyki.

Testowanie szczelności pod kątem integralności ciśnienia

Każdy korpus zaworu pracujący pod ciśnieniem wymaga potwierdzenia, że ​​połączenie odlewane i obrobione maszynowo jest szczelne. Udokumentowany test produkcyjny przykłada ciśnienie 0,65 MPa i utrzymuje je przez 40 sekund. Wspomniana partia zawierała siedem korpusów zaworów, przy zerowej liczbie usterek i ogólnym wyniku OK.

Badanie szczelności pomaga zidentyfikować porowatość, niepełne uszczelnienie, uszkodzone gwinty lub wady przejścia, które mogą nie być widoczne podczas zwykłej kontroli wymiarowej. Warunki testowe i wyniki akceptacji można rejestrować w celu identyfikowalności produkcji. Ta weryfikacja daje klientom OEM dodatkowe zaufanie doNiestandardowy odlew korpusu zaworu z aluminium A356-T6zanim trafi do końcowego montażu sprzętu.

Weryfikacja materiału A356-T6

Rzeczywistym materiałem produkcyjnym jest aluminium A356-T6. Analiza chemiczna partii potwierdziła zawartość 7,001% krzemu, 0,085% żelaza, 0,024% miedzi, 0,015% manganu, 0,334% magnezu, 0,012% cynku i 0,119% tytanu, co dało ogólny wynik OK. Stop zapewnia dobrą lejność, odporność na korozję i obrabialność w przypadku złożonych obudów ciśnieniowych.

Certyfikaty materiałowe identyfikują odniesienie do rysunku, numer raportu i partię pieca w celu zapewnienia identyfikowalności. Połączenie weryfikacji składu chemicznego z zapisami procesów i inspekcji pomaga firmie JG zachować stałą kontrolę materiału od odlewu po końcową wysyłkę.

Dane techniczne

Wykończenie powierzchni i gratowanie

Produkt celowo łączy jednolite powierzchnie odlewane z jasnymi interfejsami obrobionymi maszynowo. Funkcjonalne powierzchnie czołowe i otwory są obrabiane tylko tam, gdzie wymagana jest dokładność lub uszczelnienie, zachowując zalety materiałowe i kosztowe odlewu. Obrobione obszary są sprawdzane pod kątem drgań, śladów narzędzi, wgnieceń i innych defektów, które mogą mieć wpływ na montaż.

Przecinające się otwory, wejścia gwintów i wewnętrzne krawędzie przelotowe są dokładnie usuwane. UkończonyNiestandardowy odlew korpusu zaworu z aluminium A356-T6jest czyszczony w celu usunięcia wiórów i pozostałości przed testem szczelności, co pomaga chronić dalsze zawory, uszczelki i obwody cieczy.

Kontrola jakości i dokumentacja

Planowanie jakości obejmuje weryfikację przychodzących materiałów, kontrolę pierwszej sztuki, kontrole w trakcie procesu i końcowe testy funkcjonalne. Suwmiarki, mikrometry, średniceomierze, sprawdziany do gwintów, wysokościomierze i urządzenia współrzędnościowe są stosowane w zależności od typu cechy i tolerancji. Krytyczne wymiary uszczelniające i ustalające podlegają szczegółowej kontroli.

Certyfikaty materiałowe, wyniki kontroli wymiarowej i zapisy testów szczelności są dostępne w celu zapewnienia identyfikowalności. Udokumentowany raport materiałowy potwierdza skład chemiczny A356-T6, natomiast raport wycieków rejestruje ciśnienie testowe, czas przetrzymywania, ilość i wynik akceptacji. Zapisy te potwierdzają zatwierdzenie OEM i spójność powtarzanych zamówień.

Cechy produktu

• Konstrukcja z aluminium A356-T6 zapewniająca niską wagę i odporność na korozję
• Złożony odlew korpusu zaworu wielodrogowego
• Precyzyjne otwory i powierzchnie uszczelniające obrabiane CNC
• Połączenia z gwintem wewnętrznym M28, M18 i M12
• Pasowania kontrolowane H7, H8 i K7
• Czyste, pozbawione zadziorów wewnętrzne kanały przecinające się
• Badanie szczelności 0,65 MPa z przytrzymaniem 40 sekund
• Chemia materiałów i identyfikowalność partii pieca
• Dostępna dokumentacja z przeglądu
• Produkcja OEM według rysunków klienta

Aplikacje

• Zespoły zaworów hydraulicznych i kolektorów
• Pneumatyczny sprzęt sterujący
• Przemysłowe systemy dystrybucji płynów
• Maszyny automatyzujące
• Sprzęt mobilny i do transportu materiałów
• Niestandardowe zespoły kontroli ciśnienia OEM

Produkcja aluminiowego korpusu zaworu OEM firmy JG

JG dostarcza niestandardowe odlewy aluminiowe, które łączą produkcję w kształcie zbliżonym do netto z precyzyjną obróbką CNC i testami funkcjonalnymi. Przegląd techniczny obejmuje geometrię odlewu, dane dotyczące obróbki, standardy gwintów, zestawienie tolerancji, czyszczenie kanałów wewnętrznych i wymagania dotyczące testu szczelności przed rozpoczęciem produkcji.

Wyślij JG swój rysunek, model 3D, roczne wymagania ilościowe i jakościowe w celu wyceny. JG może wyprodukowaćNiestandardowy odlew korpusu zaworu z aluminium A356-T6i podobne obudowy aluminiowe sprawdzone pod kątem szczelności do produkcji prototypowej, w małych partiach i powtarzalnej produkcji OEM.
