Niestandardowe aluminiowe ramię podnoszące 7075-T6 4-osiowa obróbka CNC

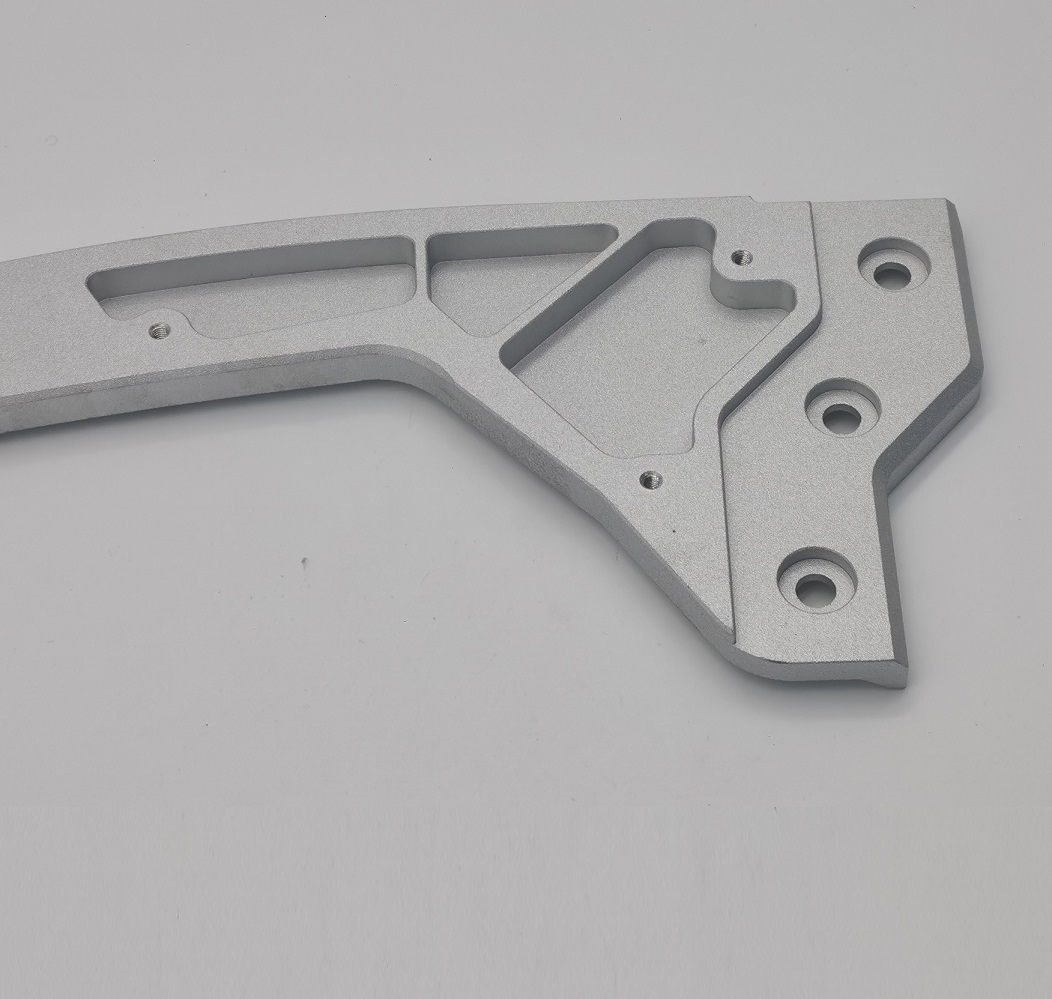

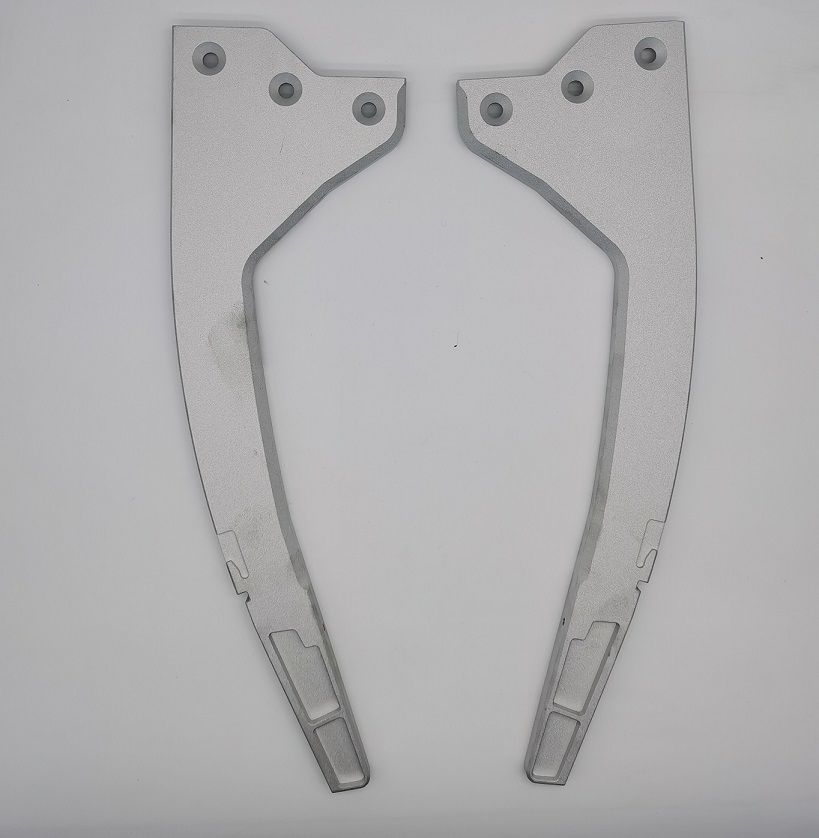

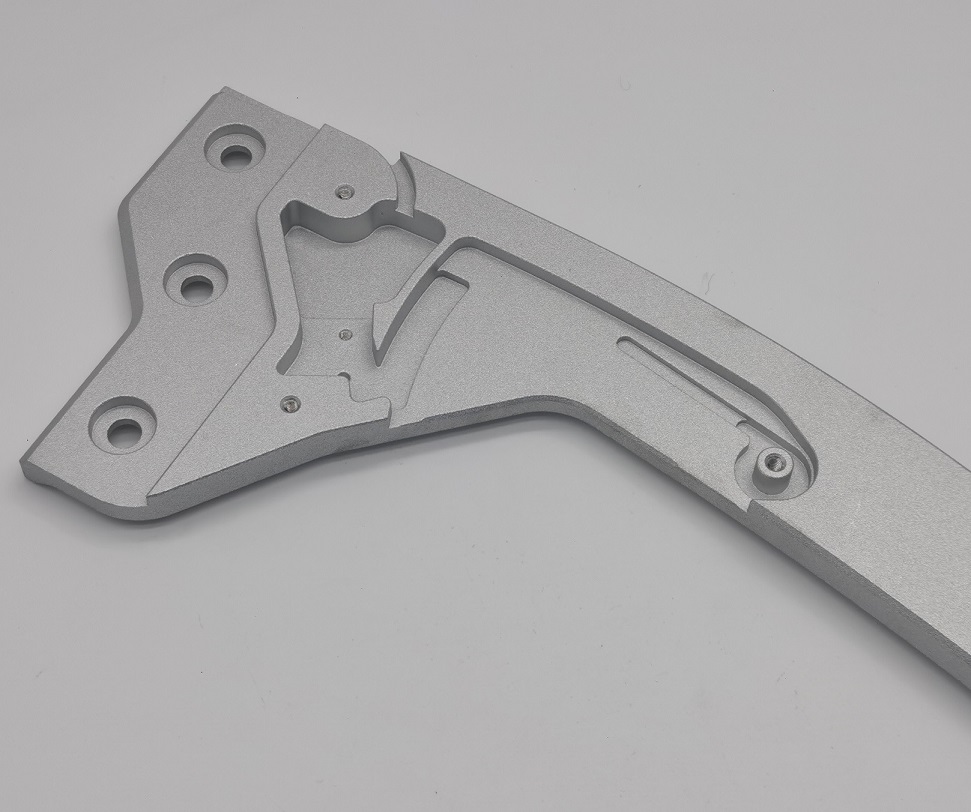

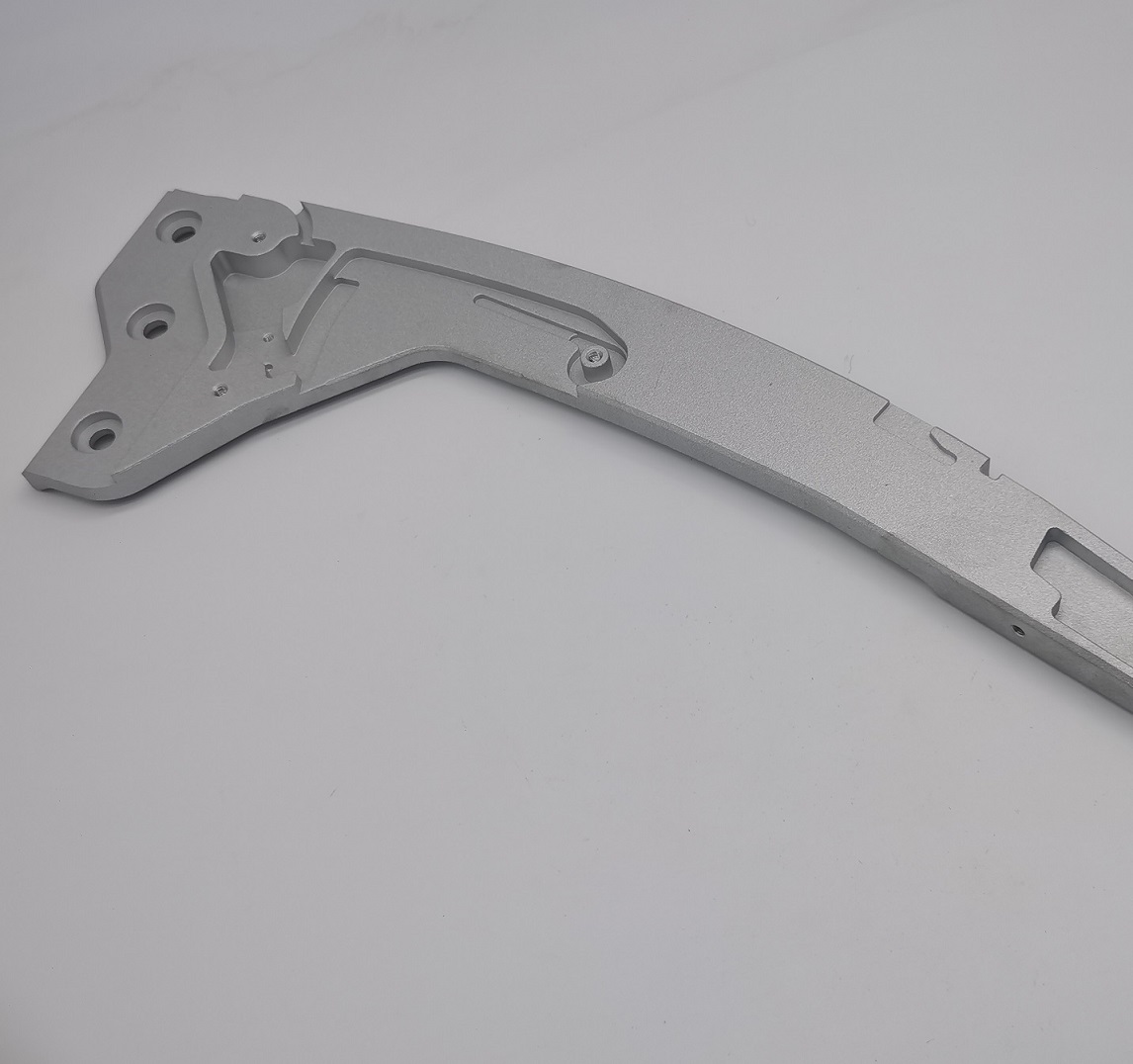

JGprodukujeNiestandardowe aluminiowe ramię podnoszące 7075-T6 4-osiowa obróbka CNC. Ten długi, zakrzywiony element konstrukcyjny łączy w sobie otwory montażowe, pogłębiacze, otwory gwintowane, szczeliny, kieszenie, cienkie żebra i wyprofilowane krawędzie w jednej precyzyjnie obrobionej części. Nadaje się do niestandardowych systemów mobilności, sprzętu do obsługi, mechanizmów automatyzacji i innych zespołów OEM, gdzie ważna jest niska waga, wytrzymałość i dokładne ustawienie.

Gotowy element ma długość około 416,65 mm. Produkcja ARamię podnoszące z aluminium 7075-T6tej długości wymaga znacznie więcej niż prostego frezowania profili. Materiał musi zostać usunięty z kilku powierzchni, podczas gdy ramię pozostaje stabilne, płaskie i spójne wymiarowo. JG wykorzystuje zaplanowane sekwencje obróbki zgrubnej, kontrolowane mocowanie i wyważone przejścia wykańczające, aby zredukować ruchy naprężeń szczątkowych i zniekształcenia obróbki.

Dlaczego 4-osiowa obróbka CNC jest ważna

Wiele elementów tej części znajduje się na różnych ścianach i w różnych orientacjach. 4-osiowe centrum obróbcze umożliwia obrót przedmiotu obrabianego pomiędzy operacjami przy zachowaniu stałego punktu odniesienia. Zmniejsza to liczbę wielokrotnych ręcznych zmian położenia i pomaga zachować powiązania pomiędzy pogłębieniami walcowymi, otworami montażowymi, otworami bocznymi, gwintami, szczelinami i kieszeniami obrobionymi maszynowo. Na niestandardowy4-osiowe ramię podnoszące obrabiane CNCniezawodne dopasowanie funkcji do funkcji bezpośrednio wpływa na wydajność montażu i ruchu.

JGopracowuje dedykowane uchwyty do długiej płyty aluminiowej i kontroluje siłę mocowania, dzięki czemu obrabiany przedmiot jest podparty bez utraty kształtu. Zgrubna obróbka pozostawia kontrolowany zapas w celu wyrównania naprężeń przed ukończeniem ostatecznych wymiarów. Krytyczne otwory i elementy łączenia są wykańczane po głównych operacjach kieszeni, co pomagaRamię podnoszące z aluminium 7075-T6zachować dokładne odstępy i powtarzalność montażu.

Wyzwania produkcyjne i rozwiązania JG

• Odkształcenie części długiej:Zrównoważone ścieżki narzędzia i stopniowana obróbka zgrubna pomagają kontrolować wyginanie i skręcanie na długości około 416,65 mm.
• Dokładność wielu twarzy:Indeksowanie 4-osiowe utrzymuje wspólne odniesienie dla otworów, pogłębień walcowych, gwintów, szczelin i elementów bocznych.
• Obróbka cienkościenna i żeberkowa:Zoptymalizowane parametry skrawania redukują wibracje, drgania i lokalne ugięcie wokół lekkich kieszeni.
• Spójność pozycji otworu:Krytyczne elementy montażowe są sprawdzane na podstawie ustalonych punktów odniesienia przy użyciu maszyny współrzędnościowej i precyzyjnego sprzętu pomiarowego.
• Kontrola zadziorów:Krawędzie, szczeliny, pogłębienia i otwory gwintowane są starannie usuwane bez zaokrąglania geometrii funkcjonalnej.
• Jednolity wygląd:Kontrolowane śrutowanie tworzy równomierną matową teksturę, podczas gdy precyzyjne powierzchnie i gwinty są chronione w razie potrzeby.

Aluminium 7075-T6 do lekkich części o wysokiej wytrzymałości

Aluminium 7075-T6 zapewnia dobry stosunek wytrzymałości do masy i dobrą obrabialność w przypadku wymagających elementów konstrukcyjnych. W porównaniu z wieloma gatunkami aluminium ogólnego przeznaczenia, dobrze nadaje się do części, które muszą pozostać lekkie podczas przenoszenia obciążeń mechanicznych. JG weryfikuje przychodzący materiał płytowy i na żądanie utrzymuje identyfikowalność. KażdyNiestandardowe aluminiowe ramię podnoszące 7075-T6 4-osiowa obróbka CNCjest produkowany zgodnie z rysunkami klienta i wymaganiami rewizji.

Wykończenie powierzchni śrutowane

Po obróbce CNC i całkowitym gratowaniu część otrzymuje wykończenie metodą śrutowania. Śrutowanie usuwa drobne połyski wynikające z obróbki i tworzy spójny matowy wygląd na dużej zakrzywionej powierzchni i zagłębionych kieszeniach. Kontrola procesu jest ważna, ponieważ nadmierne piaskowanie może uszkodzić ostre krawędzie, małe gwinty i precyzyjne otwory. JG chroni lub ponownie sprawdza funkcje funkcjonalne, dzięki czemuRamię podnoszące ze śrutowanego aluminiumpozostaje czysta, pozbawiona zadziorów i gotowa do montażu lub późniejszego procesu lakierowania określonego przez klienta.

Proces produkcyjny

1. Przygotowanie i weryfikacja materiału płyty aluminiowej 7075-T6
2. Projekt mocowania i planowanie punktów odniesienia dla długiego zakrzywionego komponentu
3. 4-osiowe frezowanie zgrubne CNC i usuwanie materiału z zrównoważonym naprężeniem
4. Precyzyjna obróbka kieszeni, rowków, pogłębień, wiercenia i gwintowania
5. Profilowanie wykańczające, fazowanie i obróbka elementów cienkościennych
6. Ręczne i mechaniczne gratowanie wszystkich dostępnych krawędzi
7. Śrutowanie w celu uzyskania jednolitej, matowej powierzchni
8. CMM i kontrola wymiarowa krytycznych cech
9. Końcowe czyszczenie, kontrola wzrokowa i opakowanie ochronne

Kontrola jakości

Kontrole jakości przeprowadzane są w trakcie całej produkcji, a nie tylko po operacji końcowej. Stan surowej płyty, lokalizacja mocowania, wymiary w trakcie procesu i wykończona geometria są monitorowane, aby zapewnić stabilność długiego ramienia. Inspekcja CMM może zweryfikować krytyczne lokalizacje otworów i zależności między cechami, podczas gdy sprawdziany i skalibrowane narzędzia pomiarowe sprawdzają pogłębienia walcowe, grubości, gwinty i wymiary całkowite. TheNiestandardowe aluminiowe ramię podnoszące 7075-T6 4-osiowa obróbka CNCjest poddawana kontroli wzrokowej po śrutowaniu w celu potwierdzenia jednolitej powierzchni bez wyraźnych zadrapań, plam, osadzonych mediów lub pozostałych zadziorów. W razie potrzeby dostępne są certyfikaty materiałowe, raporty wymiarowe i dokumentacja RoHS.

Aplikacje

• Mobilność i mechanizmy podnoszące
• Urządzenia automatyki przemysłowej
• Zespoły do ​​transportu materiałów
• Precyzyjne połączenia mechaniczne
• Lekki sprzęt konstrukcyjny
• Niestandardowe maszyny OEM

Dlaczego wybrać JG

• Ponad 20 lat doświadczenia w precyzyjnej obróbce OEM
• 4-osiowa obróbka CNC skomplikowanych, wielostronnych części aluminiowych
• Doświadczenie w kontrolowaniu zniekształceń w długich i cienkich komponentach
• Wsparcie produkcji prototypowej, małoseryjnej i produkcyjnej
• Inspekcja CMM i udokumentowana kontrola jakości
• Informacje zwrotne dotyczące inżynierii dotyczące możliwości produkcyjnych i stabilnej produkcji
• Doświadczenie w eksporcie w obsłudze klientów w Europie i Ameryce Północnej

WysłaćJGTwój rysunek 2D, model 3D, specyfikacja materiału i roczna ilość w celu szybkiego przeglądu produkcji. Nasz zespół inżynierów oceni dane obróbki, strategię mocowania, ryzyko tolerancji i wymagania dotyczące powierzchni dla Twojego klientaNiestandardowe aluminiowe ramię podnoszące 7075-T6 4-osiowa obróbka CNC. JG wspiera poufne projekty OEM, od walidacji prototypu po powtórną produkcję.
