Niestandardowy wał nośny tłoka medycznego 440C

Niestandardowy wał nośny tłoka medycznego 440C

JG produkujeNiestandardowy wał nośny tłoka medycznego 440Cdo sprzętu medycznego i precyzyjnych mechanizmów tłokowych. Ten smukły element zakończony widełkami łączy w sobie hartowane średnice łożysk, wąskie tolerancje geometryczne i delikatne połączenie z dwoma zaczepami. Kontrola produkcji po obróbce cieplnej jest niezbędna, ponieważ gotowy wał musi zapewniać dokładny ruch, a jednocześnie pozostać czysty, wolny od zadziorów i uszkodzeń kosmetycznych lub strukturalnych.

Przegląd produktu

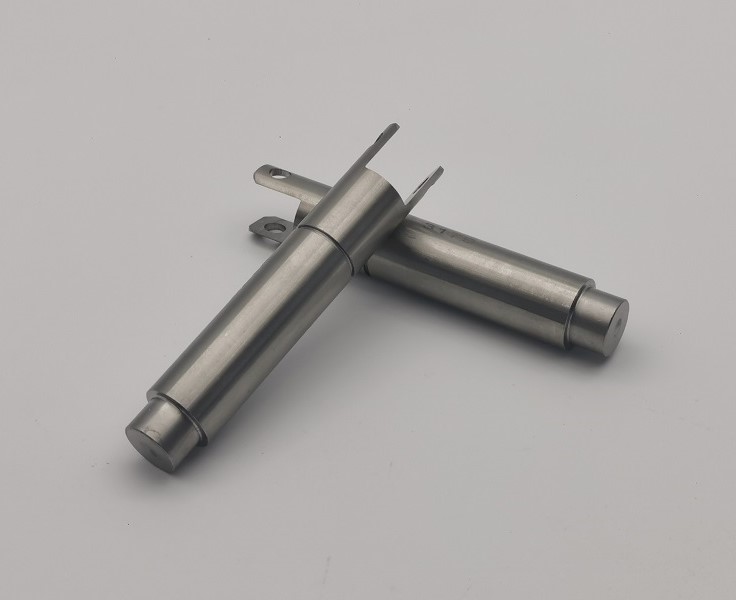

Niestandardowy wał nośny tłoka medycznego 440C jest produkowany według rysunku 121755 wersja A ze stali nierdzewnej AISI 440C. Komponent ma całkowitą długość 3,545 cala, długi, precyzyjnie szlifowany korpus, stopniowaną średnicę końcową i rozwidlony koniec z kontrolowanym otworem poprzecznym. Rysunek wymaga uzyskania ostatecznych wymiarów i wykończeń po obróbce cieplnej.

Proces produkcyjny

1. Weryfikacja i identyfikowalność materiału ze stali nierdzewnej 440C
2. Toczenie CNC korpusu wału, występów i naddatku na szlifowanie
3. Precyzyjne frezowanie szczeliny widelca i dwóch końcówek
4. Wiercenie otworów krzyżowych i kontrolowane przygotowanie krawędzi
5. Obróbka cieplna do 53-58 HRC
6. Prostoliniowość i weryfikacja wymiarowa po obróbce cieplnej
7. Precyzyjne szlifowanie walcowe i walcowe do ostatecznego rozmiaru
8. Gratowanie, znakowanie części, czyszczenie i kontrola wizualna
9. Ostateczna kontrola wymiarowa i opakowanie ochronne na komponenty medyczne

Szlifowanie po obróbce cieplnej i stabilność wymiarowa

Głównym wyzwaniem produkcyjnym niestandardowego wału nośnego tłoka medycznego 440C jest utrzymanie prostoliniowości, dokładności średnicy i zależności odniesienia po hartowaniu. Proces referencyjny wymaga półfabrykatu o średnicy około 0,645 cala, obróbki cieplnej i szlifowania do ostatecznych wymiarów. Kontrolowana obróbka cieplna, odpowiedni naddatek na szlifowanie, parametry szlifowania w niskiej temperaturze i kontrola pośrednia pomagają zapobiegać odkształceniom i przypaleniom szlifierskim.

Wypustki wideł i precyzyjna kontrola otworów krzyżowych

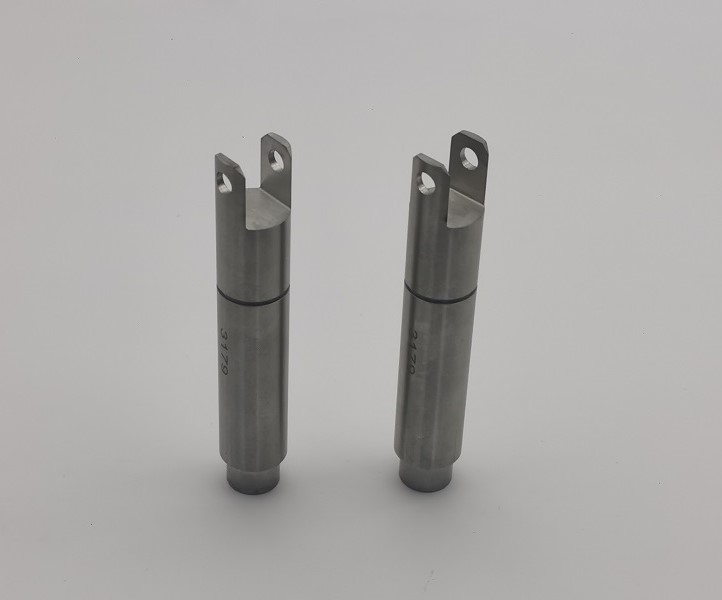

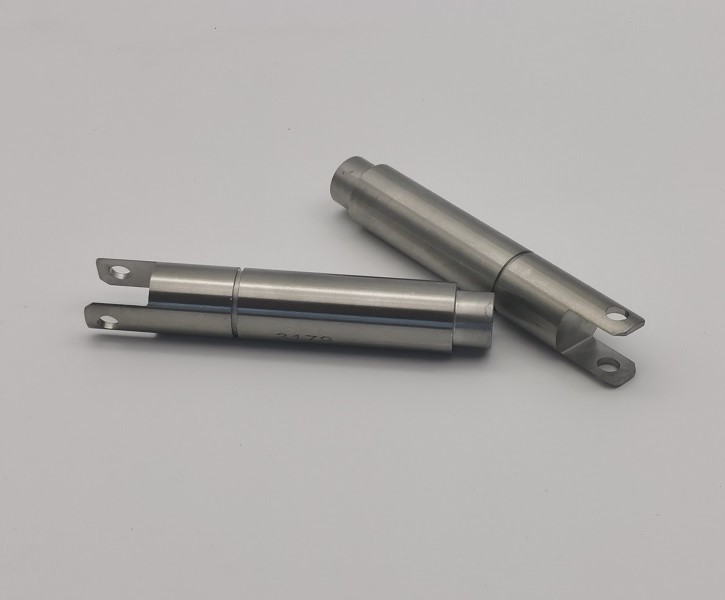

Na końcu wideł niestandardowego wałka nośnego tłoka medycznego 440C znajdują się dwie cienkie wypustki otaczające centralną szczelinę. Otwór poprzeczny jest określony na 0,198 +/-0,001 cala z kontrolami geometrycznymi odniesionymi do punktu odniesienia A. Dokładne odstępy między zakładkami, dopasowane położenie otworów i dokładne gratowanie zapewniają niezawodny montaż sworzni. Dedykowane opakowanie chroni obie zakładki przed uderzeniami lub zgięciem podczas transportu.

Dane techniczne

Dokumenty jakości

• Certyfikat materiałowy i identyfikowalność cieplna
• Raport dotyczący obróbki cieplnej i twardości
• Protokół kontroli wymiarowej przy każdej przesyłce
• Certyfikat zgodności identyfikujący numer części i wersję
• W razie potrzeby certyfikat zgodności z dyrektywą RoHS dla określonego materiału
• Dokumentacja kontroli pierwszego artykułu na żądanie

Cechy produktu

• Najwyższej jakości stal nierdzewna AISI 440C
• Obrobione cieplnie do 53-58 HRC
• Precyzyjnie szlifowane po obróbce cieplnej
• Wąskie średnice szlifowane i tolerancje geometryczne
• Dokładne połączenie szczeliny wideł i otworu krzyżowego
• Bez zadziorów, czyste wykończenie elementów medycznych
• Zabezpieczone opakowanie na delikatne nakładki na widelce
• Produkcja OEM według rysunków klienta

Aplikacje

• Medyczne mechanizmy tłokowe
• Sprzęt diagnostyczny i analityczny
• Zespoły kontroli płynów medycznych
• Precyzyjne systemy ruchu medycznego
• Niestandardowe maszyny medyczne OEM

Kontrola jakości geometrii i powierzchni

Niestandardowy wał nośny tłoka medycznego 440C zapewnia prostopadłość, równoległość, płaskość i geometryczne elementy sterujące z dokładnością do 0,001–0,005 cala. Powierzchnie szlifowane i cechy wideł są sprawdzane przy użyciu odpowiedniego, precyzyjnego sprzętu. Wszystkie ostre rogi są połamane i niedozwolone są luźne lub wiszące zadziory lub podłużnice.

Wymagania dotyczące czystości i wyglądu

Wszystkie powierzchnie muszą być czyste i wolne od plam, przebarwień, zadrapań, wgnieceń, pęknięć, skaz, brudu, tłuszczu i innych zanieczyszczeń. Identyfikacja jest wyryta w strefie określonej na rysunku z kontrolowaną chropowatością. Gotowy wał nośny tłoka medycznego 440C jest transportowany i pakowany w celu ochrony precyzyjnie szlifowanych średnic, otworów poprzecznych i występów wideł.

Precyzyjna obróbka medyczna OEM firmy JG

JG dostarcza niestandardowy medyczny wał nośny tłoka 440C od ilości prototypowych po powtarzalną produkcję. Nasz zintegrowany proces obejmuje toczenie CNC, obróbkę wideł, hartowanie, szlifowanie precyzyjne, kontrolę wymiarową, kontrolę czystości i opakowanie ochronne. Dokumentacja dotycząca materiałów, obróbki cieplnej, zgodności i kontroli wspiera wymagania klientów dotyczące jakości i identyfikowalności.
