Niestandardowe czapki pająka ze stali nierdzewnej 304

Niestandardowe czapki pająka ze stali nierdzewnej 304

JG produkujeNiestandardowe czapki pająka ze stali nierdzewnej 304jako dopasowany dwuczęściowy precyzyjny zespół do urządzeń przemysłowych OEM. Wykonane z litej stali nierdzewnej AISI 304, górne i dolne bloki łączą dokładnie dopasowane otwory montażowe, głębokie gwinty UNF i symetrycznie uformowane gniazdo. Konstrukcja wymaga skoordynowanej obróbki obu połówek, aby cały zespół zamykał się równomiernie i utrzymywał stałą geometrię mocowania.

Przegląd produktu

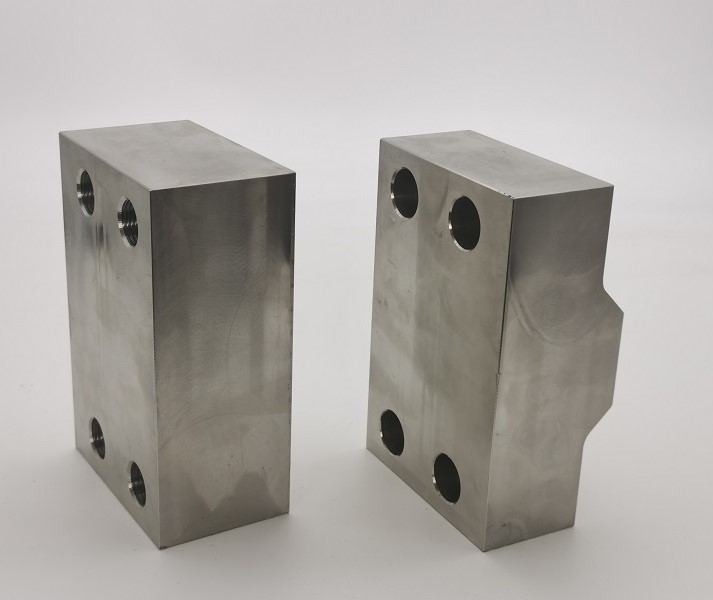

Niestandardowe czapki pająka ze stali nierdzewnej 304 są produkowane zgodnie z rysunkiem 16SG-7-B19. Każdy zespół składa się z dwóch nominalnych bloków ze stali nierdzewnej o wymiarach 2 x 3-1/4 x 5 cali. Gotowa para obejmuje cztery pozycje mocowania i profil centralny z przejściami 135 stopni, typowym promieniem 1/4 cala i kontrolowaną wysokością profilu 7/16 cala.

Proces produkcyjny

1. Przygotowanie bloku ze stali nierdzewnej 304 i weryfikacja materiału
2. Ustalanie punktu odniesienia i precyzyjne frezowanie czołowe CNC
3. Frezowanie zgrubne i wykańczające CNC centralnego rowka schodkowego
4. Skoordynowane wiercenie czterech otworów w dopasowanym górnym bloku
5. Wiercenie gwintowników i obróbka gwintów 5/8-18 UNF w dolnym bloku
6. Łamanie krawędzi, gratowanie i czyszczenie gwintów wewnętrznych
7. Kontrola wymiarowa i wizualna dopasowanych par
8. Czyszczenie ochronne i opakowanie eksportowe

Cechy produktu

• Konstrukcja ze stali nierdzewnej AISI 304 odporna na korozję
• Dopasowany dwuczęściowy zespół obrabiany CNC
• Dokładne wyrównanie czterech otworów w obu blokach
• Głębokie gwinty wewnętrzne 5/8-18 UNF
• Symetryczny centralny profil siedziska 135 stopni
• Otwory, gwinty i obrobione krawędzie pozbawione zadziorów
• Dostępne raporty dotyczące identyfikowalności materiałów i wymiarów
• Produkcja OEM według rysunków klienta

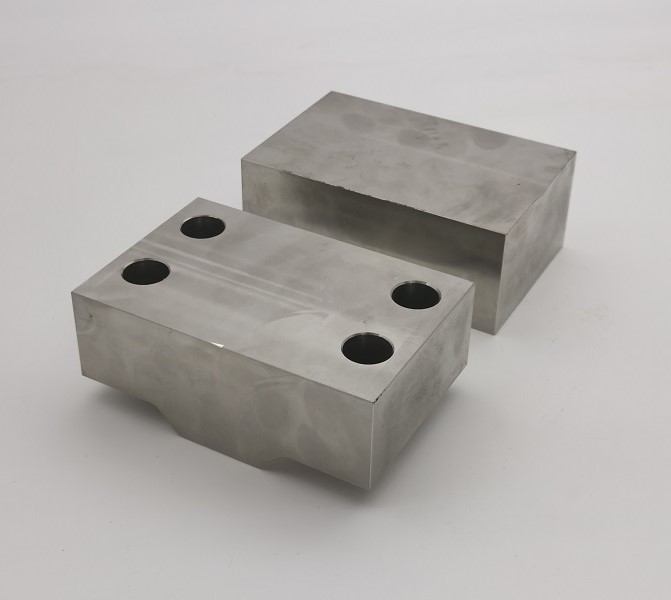

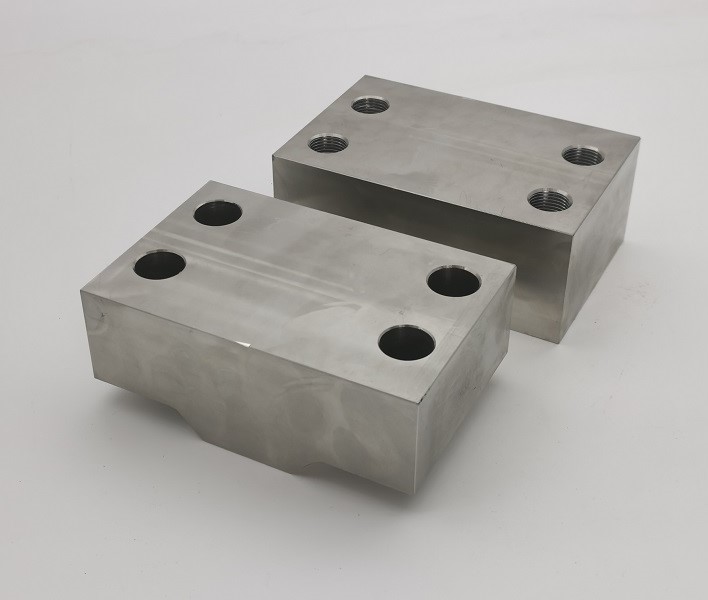

Dopasowane dwuczęściowe wyrównanie otworów

Głównym wyzwaniem produkcyjnym niestandardowych nasadek pająka ze stali nierdzewnej 304 jest utrzymanie wzoru czterech otworów w obu komponentach. W górnym bloku zastosowano otwory przelotowe o średnicy 11/16 cala, podczas gdy w dolnym bloku zastosowano otwory gwintowane o średnicy 37/64 cala z gwintami 5/8-18 UNF na określoną głębokość 1-1/8 cala. Wspólne punkty odniesienia i skoordynowane konfiguracje pomagają w płynnym wprowadzaniu każdej śruby bez wymuszania lub gwintowania krzyżowego podczas montażu.

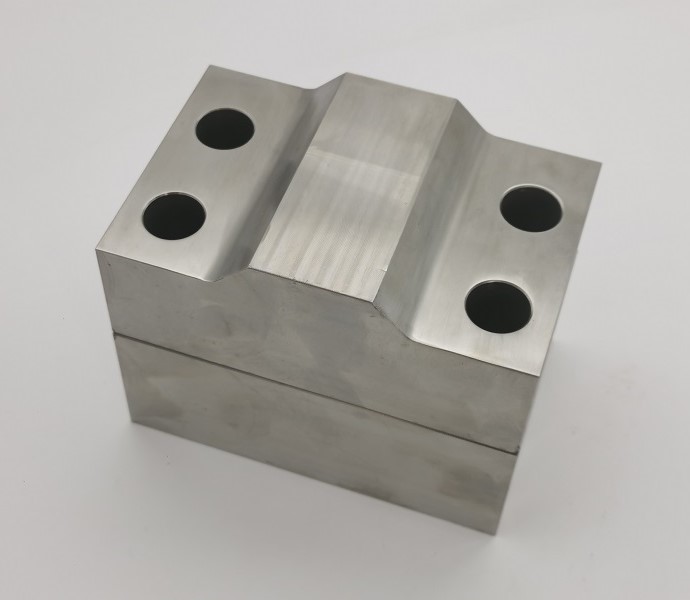

Kontrolowana geometria rowków 135 stopni

Centralny profil siedziska odróżnia niestandardowe nasadki pająka ze stali nierdzewnej 304 od konwencjonalnych prostokątnych bloków zaciskowych. Obie powierzchnie przejściowe o kącie 135 stopni muszą pozostać symetryczne względem linii środkowej, wtapiać się w określone promienie 1/4 cala i utrzymywać wymaganą wysokość profilu. Stabilne mocowanie i kontrolowane przejścia wykańczające redukują niedopasowania, ślady narzędzi i lokalne zniekształcenia.

Dane techniczne

Kontrola jakości gwintów i powierzchni

Każdy niestandardowy zespół nasadek pająka ze stali nierdzewnej 304 jest sprawdzany pod kątem położenia otworu, rozmiaru wiertła, zaangażowania gwintu, wymiarów całkowitych i zgodności profilu. Sprawdziany do gwintów typu Go/No Go sprawdzają gwinty 5/8-18 UNF. Obrobione powierzchnie są sprawdzane pod kątem zadziorów, ostrych krawędzi, zanieczyszczeń i uszkodzeń podczas manipulacji, podczas gdy dopasowane komponenty są chronione przed mieszaniem podczas czyszczenia i pakowania.

Aplikacje

• Przemysłowe zespoły mocujące i wspierające
• Niestandardowe wyposażenie maszyn
• Sprzęt i oprzyrządowanie ze stali nierdzewnej
• Zespoły mechaniczne OEM wymagające dopasowanych nakładek
• Urządzenia produkcyjne odporne na korozję

Obróbka stali nierdzewnej OEM firmy JG

JG dostarcza niestandardowe czapki pająka ze stali nierdzewnej 304 od ilości prototypowych po powtarzalną produkcję. Nasz zespół inżynierów kontroluje identyfikację materiału, punkty odniesienia sparowanych części, geometrię rowka, wyrównanie otworów gwintowanych i kontrolę końcową w całym procesie obróbki CNC. Klienci mogą zażądać certyfikatów materiałowych, raportów z kontroli wymiarowej oraz pełnego wsparcia produkcyjnego opartego na rysunkach.
