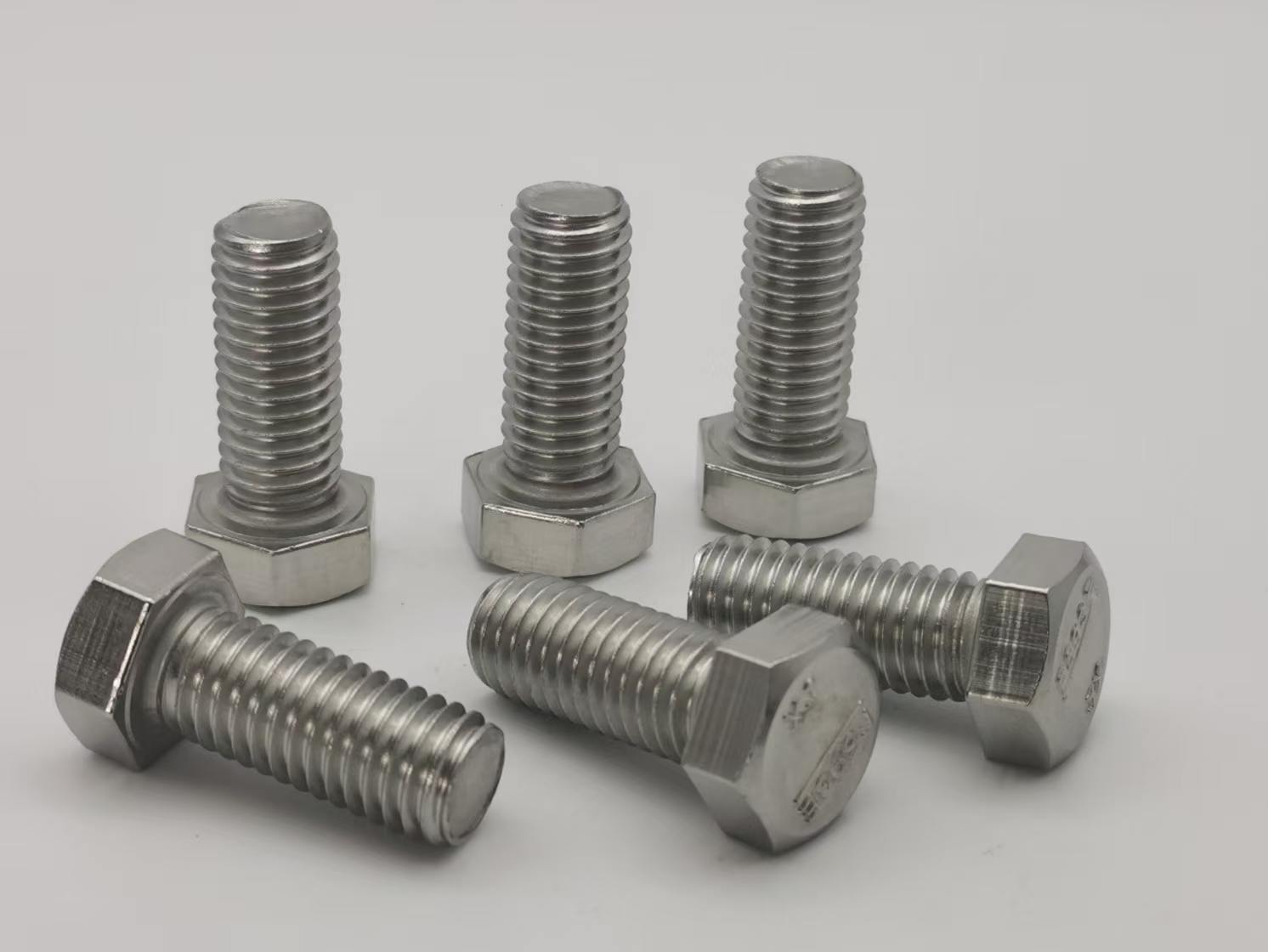

Śruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4

Śruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4

JG produkujeŚruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4do odpornych na korozję zastosowań przemysłowych. Ten łącznik ASTM F593 SH1 jest produkowany ze stali nierdzewnej 316 metodą kontrolowanego tłoczenia na zimno, precyzyjnego walcowania gwintów i obróbki cieplnej. Śruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4 jest produkowana zgodnie z wymaganiami wymiarowymi normy ASME B18.2.1 i sprawdzana pod kątem zatwierdzonego rysunku dla modelu 199175.

Wartość inżynieryjna i produkcyjna

Sekwencja formowania śruby z łbem sześciokątnym 316SS 1/2-13 x 1-1/4 ma na celu kontrolę geometrii łba, prostoliniowości chwytu i przepływu ziaren. Gwinty walcowane zapewniają spójny profil gwintu bez wycinania ziaren materiału. Parametry obróbki cieplnej i kondycjonowania są kontrolowane wsadowo, aby osiągnąć określone właściwości mechaniczne ASTM F593 SH1 przy jednoczesnym zachowaniu stabilności wymiarowej. Określona konfiguracja wątku to Pełny wątek.

W przypadku tej śruby z łbem sześciokątnym 316SS 1/2-13 x 1-1/4 docelowymi właściwościami mechanicznymi jest wytrzymałość na rozciąganie 120–160 ksi (827–1103 MPa), granica plastyczności minimum 95 ksi (655 MPa) i twardość Rockwella HRC 24–36. Są to cele specyfikacji; rzeczywiste wyniki partii są rejestrowane w ścisłym raporcie właściwości mechanicznych dostarczonym dla produktu.

Ścisły raport dotyczący właściwości mechanicznych

Każda partia produkcyjnaŚruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4wymaga dokładnego raportu dotyczącego właściwości mechanicznych. Raport określa materiał, stan ASTM F593, numer partii lub wytopu, średnicę nominalną i odpowiednią metodę badania. Rejestruje rzeczywistą wytrzymałość na rozciąganie, granicę plastyczności, wydłużenie i wyniki twardości Rockwella. Badania pełnowymiarowych elementów złącznych i/lub badania próbek obrobionych maszynowo przeprowadza się zgodnie z normą ASTM F593 i zatwierdzonym planem kontroli. Identyfikowalność łączy dane z testów mechanicznych z certyfikatem materiału, partią poddaną obróbce cieplnej i partią wysyłkową.

Specyfikacje produktu

Dokumentacja jakościowa dla każdej partii

• Certyfikat materiałowy z wynikami składu chemicznego i identyfikowalnością liczby cieplnej
• Dokładny raport dotyczący właściwości mechanicznych z rzeczywistymi wynikami rozciągania, plastyczności, wydłużenia i twardości
• Obowiązujące protokoły badań pełnowymiarowych i/lub próbek obrobionych maszynowo
• Możliwość śledzenia partii po obróbce cieplnej i utwardzaniu przez odkształcenie
• Raport z kontroli wymiarowej obejmujący wymagania ASME B18.2.1 i rysunek

Kontrola wymiarowa i wizualna

Śruba z łbem walcowym 316SS 1/2-13 x 1-1/4 jest sprawdzana pod kątem akceptacji sprawdzianu gwintu, długości całkowitej, długości gwintu, szerokości łba na płaskownikach, wysokości łba, średnicy trzpienia, skosu i geometrii pod łbem. Kontrole wykonania potwierdzają, że elementy złączne są czyste i wolne od szkodliwych zadziorów, szwów, zakładek i wad powierzchniowych. Przed masową produkcją można przedstawić do zatwierdzenia pięć próbek przedprodukcyjnych.

Dostawa OEM od JG

JG wspiera produkcję opartą na rysunkach, zatwierdzanie próbek i dostawy hurtowe śruby z łbem walcowym z łbem sześciokątnym 316SS 1/2-13 x 1-1/4. Opakowanie eksportowe wykorzystuje mocne kartony z identyfikacją partii i ochronnym opakowaniem zewnętrznym. Skontaktuj się z JG, przedstawiając swój rysunek, roczne zapotrzebowanie i wymagania dotyczące dokumentacji w celu wycenyŚruba z łbem sześciokątnym 316SS 1/2-13 x 1-1/4.
