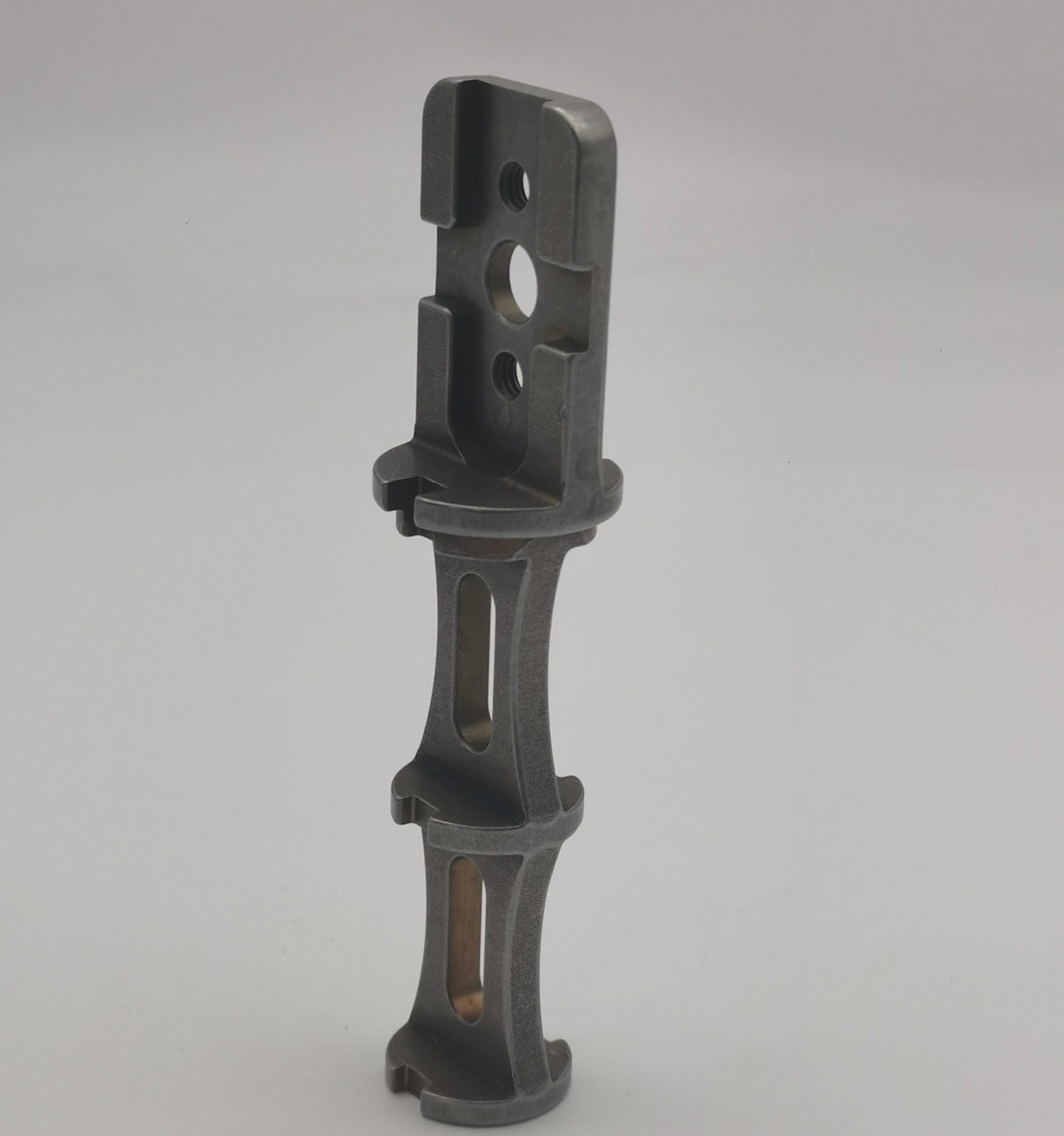

Niestandardowy adapter wału piły ze stali nierdzewnej 17-4PH

JGprodukujeniestandardowe adaptery wału piły ze stali nierdzewnej 17-4PHdla producentów sprzętu OEM wymagających wytrzymałych, odpornych na korozję i precyzyjnie obrobionych elementów połączeń mechanicznych.

Zaprojektowany do przemysłowych zespołów pił i niestandardowych systemów przenoszenia mocy, ten adapter integruje elementy montażowe, gwintowane otwory, powierzchnie ustalające i wzmocnione żebra w jedną precyzyjnie zaprojektowaną konstrukcję odlewniczą. Łącząc odlewanie metodą traconą z obróbką CNC i obróbką cieplną, JG zapewnia trwałe rozwiązania adapterów wałów, które spełniają rygorystyczne wymagania dotyczące montażu mechanicznego.

Wartość inżynieryjna

Głównym wyzwaniem produkcyjnym jest kontrolowanie długiego, żebrowanego odlewu przy jednoczesnym zachowaniu relacji pomiędzy powierzchnią montażową, otworem centralnym, otworami gwintowanymi i zakrzywionymi sekcjami nośnymi. JG wykorzystuje kontrolowany proces odlewania precyzyjnego, aby uformować złożoną geometrię zbliżoną do ostatecznego kształtu, a następnie obróbkę CNC powierzchni funkcjonalnych, otworów i gwintów.

Takie podejście zmniejsza straty materiału, zachowując jednocześnie wytrzymałość wzmocnionej konstrukcji. Naddatki na obróbkę, lokalizację mocowania i kolejność obróbki cieplnej zaplanowano tak, aby ograniczyć odkształcenia i utrzymać niezawodny montaż po hartowaniu.

Dane techniczne

Proces produkcyjny

• Przegląd oprzyrządowania i procesu odlewania
• Precyzyjny odlew ze stali nierdzewnej 17-4PH
• Demontaż bramy i wstępne czyszczenie
• Obróbka CNC powierzchni montażowych i otworów przelotowych
• 10-32 Obróbka i sprawdzanie gwintów UNC-2B
• Obróbka cieplna do 40-45 HRC z podwójnym hartowaniem
• Kontrolowane gratowanie i wygładzanie krawędzi
• Kontrola wymiarów, gwintów i twardości
• Końcowe sprzątanie i ochronne opakowanie eksportowe

Wyzwania produkcyjne

Produkcja Aniestandardowy adapter wału piły ze stali nierdzewnej 17-4PHz cienkimi żebrami, długimi szczelinami i zmiennymi przekrojami ścianek wymaga precyzyjnej kontroli zachowania się odlewu i stabilności obróbki. Te złożone cechy konstrukcyjne mogą powodować ryzyko, takie jak skurcz, wypaczenie i niestabilność mocowania podczas produkcji.

JGradzi sobie z tymi wyzwaniami poprzez optymalizację procesu odlewania, projektowanie zrównoważonego zasilania, zdefiniowane punkty odniesienia obróbki i etapowe procedury kontroli. W przypadku każdego elementu łącznika wału płyta montażowa i elementy gwintowane są obrabiane dopiero po ustaleniu stabilnych powierzchni ustalających w celu zachowania dokładnych relacji montażowych.

Obróbka cieplna jest równie ważna w przypadku adapterów wału piły ze stali nierdzewnej 17-4PH. Podwójne odpuszczanie stosuje się w celu osiągnięcia wymaganego zakresu twardości 40-45 HRC przy jednoczesnej poprawie stabilności wymiarowej po obróbce. Krytyczne otwory, gwinty i powiązania montażowe są weryfikowane po obróbce cieplnej, a nie jedynie na pomiarach w trakcie procesu, co zapewnia niezawodne działanie zespołów pił przemysłowych i układów mechanicznych.

Kontrola jakości

Kontrola obejmuje weryfikację materiału, wygląd odlewu, wymiary obrobione, akceptację gwintu, twardość i stan krawędzi. Otwory gwintowane sprawdza się za pomocą odpowiednich sprawdzianów, a wymiary krytyczne mierzy się za pomocą skalibrowanego sprzętu kontrolnego. Certyfikaty materiałowe, zapisy twardości i raporty kontroli wymiarowej mogą być dostarczone zgodnie z wymaganiami projektu.

Aplikacje

• Zespoły wałów pił przemysłowych
• Sprzęt do cięcia i przycinania
• Systemy mocowania przeniesienia mocy
• Maszyny specjalnego przeznaczenia
• Wytrzymałe połączenia mechaniczne
• Niestandardowy sprzęt OEM

Często zadawane pytania

P1: Czy JG może produkować niestandardowe adaptery wałów piły zgodnie z rysunkami klienta?

Tak. JG wspiera produkcję OEM w oparciu o dostarczone przez klienta rysunki, modele 3D i specyfikacje techniczne. Przegląd techniczny jest dostępny przed rozpoczęciem produkcji w celu oceny wykonalności produkcji.

P2: Dlaczego warto wybrać stal nierdzewną 17-4PH na adaptery wału?

Stal nierdzewna 17-4PH zapewnia wysoką wytrzymałość, twardość i odporność na korozję po obróbce cieplnej, dzięki czemu nadaje się na elementy mechaniczne narażone na powtarzające się obciążenia i środowiska przemysłowe.

P3: Jakie procesy produkcyjne są stosowane w przypadku tego adaptera wału?

Proces produkcyjny, taki jak niestandardowy adapter wału piły ze stali nierdzewnej 17-4PH, obejmuje odlewanie precyzyjne, obróbkę CNC, obróbkę gwintów, obróbkę cieplną, gratowanie i kontrolę końcową.

P4: Czy JG obsługuje produkcję prototypów i małych partii?

Tak. JG wspiera produkcję prototypów, zamówienia w małych partiach i powtarzalną produkcję OEM zgodnie z wymaganiami klienta.

P5: Czy raporty z inspekcji mogą być dostarczane z gotowymi częściami?

Tak. Certyfikaty materiałowe, zapisy twardości i raporty z kontroli wymiarowej mogą być dostarczone zgodnie z wymaganiami projektu.

Dlaczego JG

JGłączy w sobie odlewanie precyzyjne, obróbkę CNC, koordynację obróbki cieplnej i kontrolę wymiarową w ramach jednego programu produkcyjnego OEM. Nasz zespół inżynierów wspiera przegląd rysunków, walidację prototypów, małe partie i powtarzalną produkcję. Wyślij swój rysunek 2D i model 3D, aby uzyskać opinię na temat możliwości produkcyjnych i wycenę.
