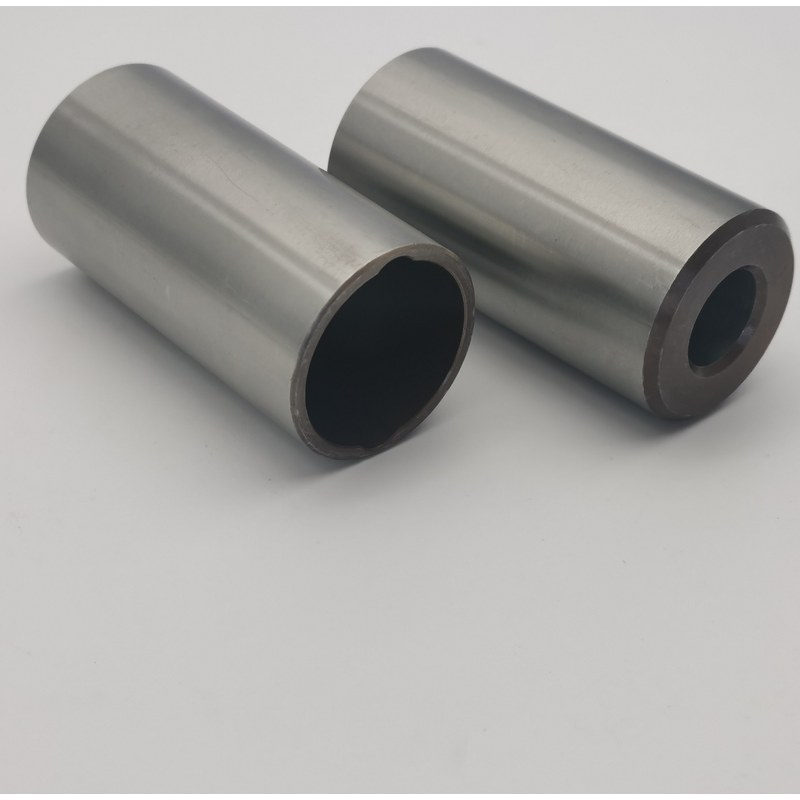

Wałek przedłużający precyzyjnej piły szlifierskiej 17-4PH

JG produkuje precyzyjny wał przedłużający piły szlifowanej 17-4PH z litego pręta ze stali nierdzewnej do zespołów przedłużających pił szablastych i innych systemów ruchu liniowego o dużym obciążeniu. Toczenie CNC, wytaczanie precyzyjne, obróbka cieplna i szlifowanie wykańczające są łączone w celu kontrolowania średnicy zewnętrznej, otworu wewnętrznego, wykończenia powierzchni i cech końcowych.

Ten wał przedłużający piły precyzyjnej 17-4PH został zaprojektowany do zastosowań, w których istotna jest odporność na zużycie, stabilność wymiarowa oraz powtarzalne pasowanie ślizgowe lub obrotowe. Gotowy element poddaje się obróbce cieplnej do 40-45 HRC, a przed końcową kontrolą usuwa się wszystkie zadziory i ostre krawędzie.

Wartość inżynieryjna

Najbardziej wymagającą cechą jest precyzyjny otwór określony na 0,5636-0,5638 cala, całkowity zakres tolerancji wynoszący zaledwie 0,0002 cala. JG ustala stabilne punkty odniesienia obróbki na podstawie pręta, kontroluje odkształcenia podczas obróbki cieplnej i wykańcza krytyczne średnice po hartowaniu. Proces ten pomaga zachować związek pomiędzy szlifowaną średnicą zewnętrzną a precyzyjnym otworem.

Średnicę zewnętrzną określono na 1,235 +/- 0,005 cala przy maksymalnym wykończeniu powierzchni 16 µin Ra. Dzięki precyzyjnemu szlifowaniu wał przedłużający piły precyzyjnej 17-4PH ma spójną cylindryczną powierzchnię, zapewniając niezawodne dopasowanie i mniejsze zużycie. Dwa przeciwległe elementy reliefowe i kontrolowane fazowania pod kątem 45 stopni są obrabiane i usuwane zadziorami, aby chronić współpracujące części podczas montażu.

Dane techniczne

Proces produkcyjny

• Kontrola zapasów prętów 17-4PH i przegląd identyfikowalności
• Cięcie i toczenie zgrubne CNC
• Precyzyjne wiercenie i wytaczanie stopniowanych średnic wewnętrznych
• Obróbka przeciwległych elementów reliefowych i fazowań pod kątem 45 stopni
• Obróbka cieplna do 40-45 HRC
• Szlifowanie wykańczające krytycznych powierzchni cylindrycznych
• Precyzyjne wymiarowanie otworów i weryfikacja wymiarów
• Kontrolowane gratowanie i wygładzanie krawędzi
• Końcowe czyszczenie, kontrola i opakowanie ochronne

Wyzwania związane z produkcją o wysokiej precyzji

Obróbka cieplna może zmienić prostoliniowość, okrągłość i rozmiar otworu. W przypadku tego wału przedłużającego piły precyzyjnej 17-4PH zaplanowano naddatek na obróbkę i sekwencję procesu, aby można było wykończyć krytyczne powierzchnie po hartowaniu. Parametry szlifowania są kontrolowane, aby uniknąć kontroli ciepła, przypaleń podczas szlifowania i niepożądanego stożka.

Cienkościenna sekcja i schodkowa geometria wewnętrzna również wymagają stabilnego mocowania. JG stosuje kontrolowane zaciskanie i kontrolę pomiędzy operacjami, aby zmniejszyć odkształcenia. Rozmiar otworu, średnica zewnętrzna, okrągłość, bicie i chropowatość powierzchni sprawdzane są za pomocą skalibrowanego sprzętu pomiarowego.

Kontrola jakości

Kontrola jakości każdego precyzyjnie szlifowanego wału obejmuje identyfikację materiału, twardość obróbki cieplnej, długość całkowitą, średnicę zewnętrzną, wymiary otworu schodkowego, fazowania, przeciwległe reliefy i stan krawędzi. Precyzyjny otwór o średnicy 0,5636–0,5638 jest sprawdzany za pomocą odpowiedniego sprzętu do pomiaru otworu o wysokiej rozdzielczości, natomiast szlifowana powierzchnia Ra o grubości 16 µin jest sprawdzana za pomocą testera chropowatości powierzchni.

Protokoły inspekcji, certyfikaty materiałowe i zapisy twardości mogą być dostarczone zgodnie z wymaganiami klienta. Każdy wał przedłużający piły precyzyjnej 17-4PH jest czyszczony i sprawdzany wzrokowo, aby potwierdzić, że powierzchnia jest wolna od zadziorów, ostrych krawędzi, zanieczyszczeń i uszkodzeń podczas manipulacji.

Aplikacje

• Zespoły przedłużające piły szablaste
• Przemysłowy sprzęt do cięcia
• Systemy ruchu liniowego o dużym obciążeniu
• Elementy przekładni elektronarzędzi
• Precyzyjne tuleje i wały mechaniczne
• Niestandardowe maszyny OEM

Dlaczego wybrać JG

JG łączyobróbka prętów, toczenie CNC, wytaczanie precyzyjne, koordynacja obróbki cieplnej i szlifowanie w jednym kontrolowanym programie OEM. Nasz zespół inżynierów wspiera przegląd rysunków, walidację prototypów, planowanie inspekcji i powtarzalną produkcję. Wyślij JG swój rysunek i roczne zapotrzebowanie na wycenę niestandardowego wału przedłużającego piły precyzyjnej 17-4PH.
